サンキューブ 角型コネクタ A形インサート
3A形で電線がねじ止め式のインサートです。
電線接続はフェルール端子をご使用下さい。
コンタクトはインサートに内蔵しています。
アースは、ボディーアース構造です。

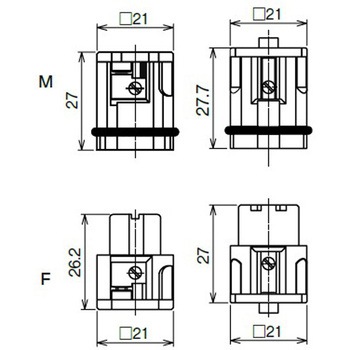

コンタクト番号の配列は、電線接続側より見た図です。
- 仕様
- 取付できるフード・ハウジングのサイズ：3A(金属製)、コーディングピン/ブッシュ：なし
- 材質
- PC
- サイズ
- 3A
- 質量(g)
- 14/個
- 使用温度範囲(℃)
- -40～+125
- 規格
- CE、UL・CSA
- 定格電圧(V)
- UL/CSA：600、DIN/EN(汚染度3)：230/400
- 部品名称
- インサート
- 定格電流(A)
- 10
- 記号
- ZD
- 表面処理
- 銀めっき
- 接触抵抗(mΩ)
- 3以下
- 絶縁抵抗(Ω)
- 1010以上
- 電線接続方法
- ねじ止め式
- 互換性
- 有り
- 色調
- アイボリー
- 使用コンタクト
- 内蔵
- コンタクト形状
- 丸形
- 適合電線サイズ
- 0.25～2.5mm2
- 耐電圧(kV)
- 2.21
- 内容量
- 1個
