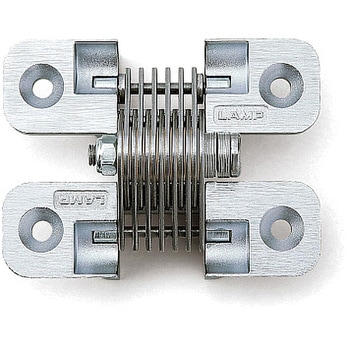

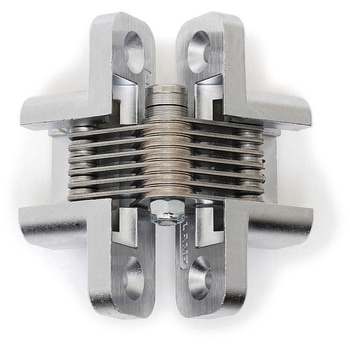

トルクヒンジ
メーカー2万回開閉試験をクリアしています。
扉を閉めると蝶番が外から見えない仕様のトルクヒンジです。
開き角度が大きくなるにつれトルクが小さくなり、開けやすくなります。
上蓋(開き角度0°～100°)でお使いください(この範囲でフリーストップします)。

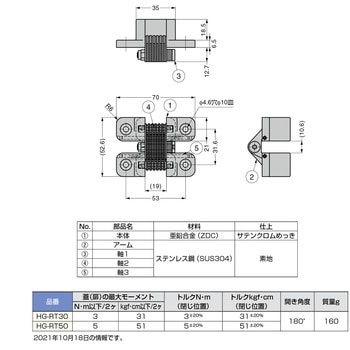

仕様使用温度：0 ℃～40 ℃
材質亜鉛合金(ZDC)
質量(g)160
種類裏蝶番・隠し丁番型
長さL(mm)70
仕上サテンクロムめっき
幅W(mm)52.6
開き角度(度)180°
RoHS指令(10物質対応)対応
内容量1個
注意
トルクは開き角度によって異なります。蓋(扉)の最大モーメントが、ヒンジ閉じ位置のトルクの半分以下になるようにお選びください。
フリーストップしない範囲では、ストッパーなどを設けてください。
ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。
