自開式ダンパーヒンジ HG-JHS9-U型

自開式ダンパーヒンジ HG-JHS9-U型 LAMP(スガツネ工業) 自開式ダンパーヒンジ HG-JHS9-U型 LAMP(スガツネ工業) 自開式ダンパーヒンジ HG-JHS9-U型 LAMP(スガツネ工業)

メーカー5万回開閉試験をクリアしています。
自開式の上蓋用小型ダンパーヒンジです。プッシュラッチなどと併用することで、上蓋をソフトにポップアップできます。
インセット仕様です。
六角棒スパナで、蓋の開き速度を調整できます。

用途会議テーブル用配線孔や機械装置の小型カバーなど 仕様使用温度:0 ℃~40 ℃ 材質ポリアセタール(POM) 質量(g)38 種類特殊型 長さL(mm)59 幅W(mm)32 開き角度(度)105° RoHS指令(10物質対応)対応 内容量1セット
注意

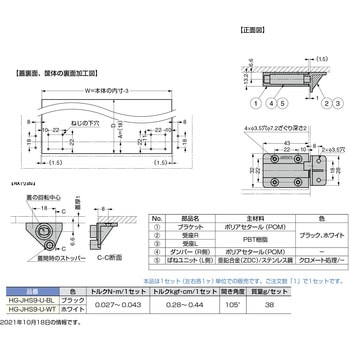

ブラケットのL側には、ばねユニットを必ず装着してください。R側にはダンパーが装着済であることをご確認ください。
受座は左右の勝手違いがあります。
トルク範囲は、蓋1枚に対してヒンジを左右1セット使用した場合の値です。
ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。
蓋を閉じた位置で保持するための、プッシュラッチ(別売)などを設けてください。
お気に入りに追加
2件中 1~2件 各品番毎の詳細は注文コードをクリックしてください
商品画像注文コード
アズワン品番
参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
HG-JHS9-U-WT 55495589
HG-JHS9-U-WT 55495589

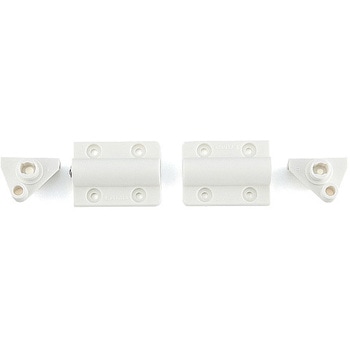

55495589 HG-JHS9-U-WT ホワイト 64-6781-68
2,600
2,498
2,748 (税込)
4日以内出荷

返品不可
HG-JHS9-U-BL 55495598
HG-JHS9-U-BL 55495598

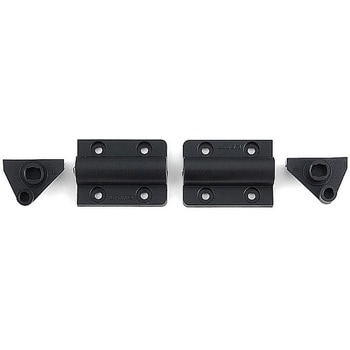

55495598 HG-JHS9-U-BL ブラック 64-6781-67
2,600
2,498
2,748 (税込)
3日以内出荷

返品不可
