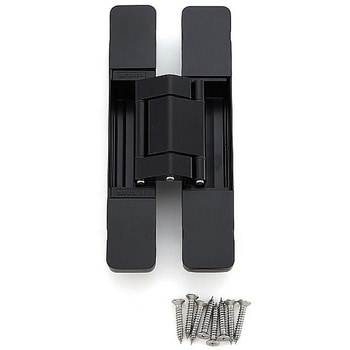

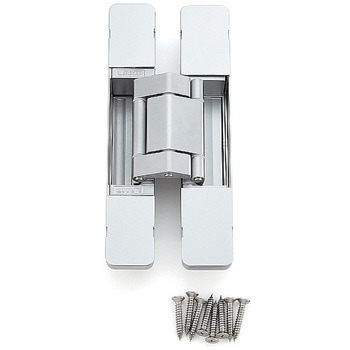

三次元調整機能付隠し蝶番
メーカー30万回開閉試験をクリアしています。
三次元調整機能付(上下、左右、前後)です。
丁番は扉側と枠側に分割でき、扉を枠に仮止めする機能が付いているため、扉を簡単に吊り込みできます。
耐火性規格ANSI/UL 10C、CAN/ULC-S104を取得しています(登録番号 20160430-R38588)
オプションのブラケットとの併用で、スチールドア(SD)にも取り付け可能です。
付属品
十字穴付皿タッピンねじ5×30(8本/蝶番1ヶ)ステンレス鋼
六角棒スパナ呼び4
掘込加工テンプレート
用途建具用
材質亜鉛合金(ZDC)
種類標準
付加機能三次元調整機能|分割機能|仮止め機能
本体長さ(mm)190
開き角度(度)180°
RoHS指令(10物質対応)対応
最小扉厚(mm)38
最大扉高さ(mm)2400
最大扉幅(mm)900
内容量1個
六角棒スパナ呼び4
掘込加工テンプレート
商品説明動画
LAMP 三次元調整機能付隠し丁番 HES3D-E190型 [スガツネ工業]
