Z昇降ステージ

Z昇降ステージ - 中央精機Z昇降ステージ - 中央精機

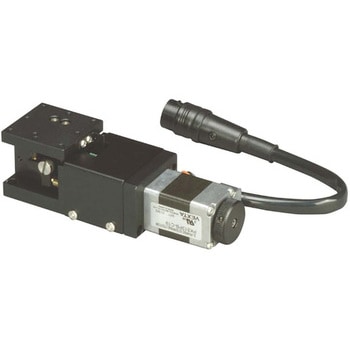

20mm角の5相ステッピングモータを採用した小型の自動ステージです。
移動ガイドにV溝とクロスローラを採用し非常に高精度な移動が可能です。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。

材質
アルミ合金
質量(kg)
0.2
種類
zステージ
表面処理
黒アルマイト梨地
精度(mm)
移動(HV):真直度(水平・垂直)0.005
繰返し精度(mm)
±0.002
センサー
リミット:ノーマルクローズ接点(ブレイク接点、B接点)動作、フォトセンサ
分解能(mm)
0.001
適合ケーブル
ACB-STS2
耐荷重(N)
9.8(1kgf)
RoHS指令(10物質対応)
対応

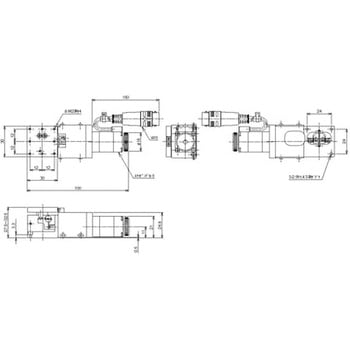

ステージ寸法(mm)
30X30
移動方向
Z軸1方向
移動ガイド
V溝とクロスローラ
移動量(mm)
0~5
使用モータ
PK513PB相当(5線式ペンタゴン結線、0.35A/相)
送りねじリード(mm)
0.5
位置決め精度(mm)
0.02
ロストモーション(mm)
0.005
最高速度(mm/s)
3(3,000pps時)
内容量
1台
1件中 1~1件各品番毎の詳細は注文コードをクリックしてください
注文コード
品番
参考基準価格 (税別)販売価格(税別)販売価格(税込)
出荷目安
数量
61078107ALV-3005-HM
¥150,000
¥149,800
¥164,780(税込)
欠品中
メーカー直送
返品不可
代引不可
出荷予定:出荷時期未定
