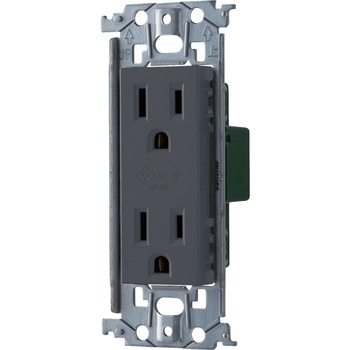

SO-STYLE 埋込接地ダブルコンセント(金属枠付)
- 極数
- 2(接地形)
- 使用温度範囲(℃)
- -10～40
- 定格
- 15A125V
- 適合規格
- 電気用品安全法
- 温度上昇
- (刃と刃受の接触部)30℃以下/(ねじなし端子部)35℃以下
- 耐熱性
- 100℃±3℃(1時間)
- 絶縁抵抗(MΩ)
- (開閉試験前)100以上/(開閉試験後)5以上
- 接触抵抗(mΩ)
- 50以下
- 保証期間
- 購入日より1年間
- 引張強度(N)
- 100(1分間)
- 適合電線
- (600Vビニル絶縁電線(IV))Φ1.6mm、Φ2mmCu(銅)単線専用/(600Vビニル絶縁ビニルシースケーブル(VVF))Φ1.6mm、Φ2mmCu(銅)単線専用/(600V耐燃性ポリエチレン絶縁電線)Φ1.6mm、Φ2mmCu(銅)単線専用/(600Vポリエチレンケーブル)Φ1.6mm、Φ2mmCu(銅)単線専用
- 温度サイクル
- 8℃以下
- 結線方式
- ねじなし端子式(電線差し込み式)
- 過電流強度
- 1000A0.02秒
- 耐久性
- (アンモニアガス)24時間
- 使用場所
- 住宅、事務所等の屋内
- 保持力(N)
- (2極)10～60/(2極接地極付)15～60
- 耐電圧(V)
- 1250(1分間)
- 内容量
- 1個
注意
※ボックスねじを過大なトルクで締め付けられますと、取付枠が変形してコンセントがプレートより沈み込むことがありますのでご注意ください。(ボックスねじ適正締付けトルク：0.3N・m～0.5N・m)※SO-STYLEとアドバンスシリーズの取付枠は連接ができます。ワイド21取付枠(WT3700020等)、フルカラー取付枠(WN3700020等)には連接ができません。
※露出ボックスや後付ボックスは、ご使用いただけません。
※壁板厚は、7mm以上を確保してください。(ただし、防気カバーご使用の際は、9mm以上を確保してください。)
※電線収納を容易にする為、取付部の奥行き42mm以上を確保してください。(厚み9.5mm石膏ボード+標準ボックス想定)
※露出ボックスや後付ボックスは、ご使用いただけません。
※この製品は、SO-STYLE専用です。他のシリーズとは、組み合わせてご使用いただけません。(絶縁セパレータ:WV2450、アドバンスシリーズコンセント用プレートはご使用いただけます。)
※適合負荷容量を超えて使用しないでください。誤って使用しますと、発熱・発火等を起こす原因になります。
※適用電線以外は、絶対に使用しないでください。誤って使用しますと、発熱・発火したり接触不良等を起こす原因になります。
※より線を半田仕上げしたままでは、絶対に使用しないでください。誤って使用しますと、発熱・発火したり接触不良等を起こす原因になります。
※電線を差し込む場合は、1本ずつ確実に差し込んでください。差し込みが不十分な場合、発熱・発火等の原因になります。
※過酷な取扱いを受ける作業場、水気のある屋側、屋外では、使用しないでください。故障の原因になります。
※曲がったり、傷ついたり、変色した電線は、使用しないでください。誤って使用しますと、発熱・発火したり接触不良等を起こす原因になります。
