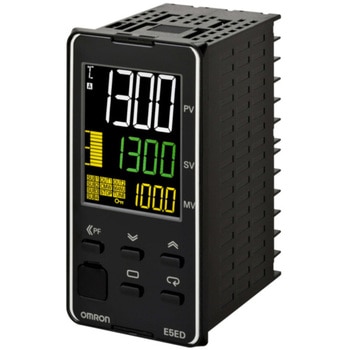

温度調節器(デジタル調節計)(48×96mmサイズ)
人の手を煩わさず最適な温度制御を自動で実現、生産性と品質を簡単に両立します。
シール面の温度測定と揺れを抑えるアルゴリズムでシール面の温度を安定的に自動制御
プッシュインPlus端子台で簡単配線
仕様
●センサ入力：温度入力
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、C/W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100
非接触温度センサ(形ES1B) ： 10～70℃、 60～120℃、 115～165℃、 140～260℃
アナログ入力
電流入力：4～20mA、 0～20mA
電圧入力：1～5V、 0～5V、 0～10V●マルチSP機能：最大8個の目標値(SP0～SP7)を記憶し、 イベント入力、キー操作、 またはシリアル通信によって選択可能●推奨ヒューズ：T2A、AC250V タイムラグ低遮断容量●設置環境：過電圧カテゴリⅡ、汚染度2(EN/IEC/UL 61010-1)●電磁妨害の影響(EN 61326-1による)：熱電対入力(R、S、B、C/W、PLⅡ)：(指示値の±1%あるいは±10℃の大きい方)±1ディジット以下
その他の熱電対入力：(指示値の±1%あるいは±4℃の大きい方)±1ディジット以下
白金測温抵抗体入力：(指示値の±1%あるいは±2℃の大きい方)±1ディジット以下
アナログ入力：±1%FS±1ディジット以下
CT入力：±5%FS±1ディジット以下●マニュアルリセット値：0.0～100.0%(0.1%単位)●設定ツール用ポート：
上面 ： USB-シリアル変換ケーブル 形E58-CIFQ2を使用して、 パソコン側USBポートと接続
前面 ： USB-シリアル変換ケーブル 形E58-CIFQ2+変換ケーブル 形E58-CIFQ2-Eを使用して、 パソコン側USBポートと接続
適合
熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、C/W、 PLⅡ
白金測温抵抗体 ： Pt100、 JPt100
非接触温度センサ(形ES1B) ： 10～70℃、 60～120℃、 115～165℃、 140～260℃
アナログ入力
電流入力：4～20mA、 0～20mA
電圧入力：1～5V、 0～5V、 0～10V●マルチSP機能：最大8個の目標値(SP0～SP7)を記憶し、 イベント入力、キー操作、 またはシリアル通信によって選択可能●推奨ヒューズ：T2A、AC250V タイムラグ低遮断容量●設置環境：過電圧カテゴリⅡ、汚染度2(EN/IEC/UL 61010-1)●電磁妨害の影響(EN 61326-1による)：熱電対入力(R、S、B、C/W、PLⅡ)：(指示値の±1%あるいは±10℃の大きい方)±1ディジット以下
その他の熱電対入力：(指示値の±1%あるいは±4℃の大きい方)±1ディジット以下
白金測温抵抗体入力：(指示値の±1%あるいは±2℃の大きい方)±1ディジット以下
アナログ入力：±1%FS±1ディジット以下
CT入力：±5%FS±1ディジット以下●マニュアルリセット値：0.0～100.0%(0.1%単位)●設定ツール用ポート：
上面 ： USB-シリアル変換ケーブル 形E58-CIFQ2を使用して、 パソコン側USBポートと接続
前面 ： USB-シリアル変換ケーブル 形E58-CIFQ2+変換ケーブル 形E58-CIFQ2-Eを使用して、 パソコン側USBポートと接続
制御専用
目標値応答用比例帯(P)→温度入力：0.1～999.9℃/°F(0.1℃/°F単位)
目標値応答用積分時間(I)→0～9999s(1s単位)、0.0～999.9s(0.1s単位)
目標値応答用微分時間(D)→0～9999s(1s単位)、0.0～999.9s(0.1s単位)
外乱用比例帯(P)→温度入力：0.1～999.9℃/°F(0.1℃/°F単位)
外乱用積分時間(I)→0～9999s(1s単位)、0.0～999.9s(0.1s単位)
外乱用微分時間(D)→0～9999s(1s単位)、0.0～999.9s(0.1s単位)
電圧の影響
目標値応答用比例帯(P)→温度入力：0.1～999.9℃/°F(0.1℃/°F単位)
目標値応答用積分時間(I)→0～9999s(1s単位)、0.0～999.9s(0.1s単位)
目標値応答用微分時間(D)→0～9999s(1s単位)、0.0～999.9s(0.1s単位)
外乱用比例帯(P)→温度入力：0.1～999.9℃/°F(0.1℃/°F単位)
外乱用積分時間(I)→0～9999s(1s単位)、0.0～999.9s(0.1s単位)
外乱用微分時間(D)→0～9999s(1s単位)、0.0～999.9s(0.1s単位)
熱電対入力(R、S、B、C/W、PLⅡ)：(指示値の±1%あるいは±10℃の大きい方)±1ディジット以下
その他の熱電対入力：(指示値の±1%あるいは±4℃の大きい方)±1ディジット以下
白金測温抵抗体入力：(指示値の±1%あるいは±2℃の大きい方)±1ディジット以下
アナログ入力：±1%FS±1ディジット以下
CT入力：±5%FS±1ディジット以下
温度の影響
その他の熱電対入力：(指示値の±1%あるいは±4℃の大きい方)±1ディジット以下
白金測温抵抗体入力：(指示値の±1%あるいは±2℃の大きい方)±1ディジット以下
アナログ入力：±1%FS±1ディジット以下
CT入力：±5%FS±1ディジット以下
熱電対入力(R、S、B、C/W、PLⅡ)：(指示値の±1%あるいは±10℃の大きい方)±1ディジット以下
その他の熱電対入力：(指示値の±1%あるいは±4℃の大きい方)±1ディジット以下
白金測温抵抗体入力：(指示値の±1%あるいは±2℃の大きい方)±1ディジット以下
アナログ入力：±1%FS±1ディジット以下
CT入力：±5%FS±1ディジット以下
比例帯(P)
その他の熱電対入力：(指示値の±1%あるいは±4℃の大きい方)±1ディジット以下
白金測温抵抗体入力：(指示値の±1%あるいは±2℃の大きい方)±1ディジット以下
アナログ入力：±1%FS±1ディジット以下
CT入力：±5%FS±1ディジット以下
温度入力：0.1～999.9℃/°F(0.1℃/°F単位)、アナログ入力：0.1～999.9%FS(0.1%FS単位)
冷却用：温度入力：0.1～999.9℃/°F(0.1℃/°F単位)、アナログ入力：0.1～999.9%FS(0.1%FS単位)
質量(g)本体：約210、取り付けアダプタ：約4×2個
使用温度範囲(℃)-10～55(結露、氷結しないこと)/3年保証時：標準単体取り付けにて-10～50(結露、氷結しないこと)
規格[認証規格]cULus：UL 61010-1/CSA C22.2 No.61010-1、 韓国無線規則(電波法：KCマーク)
入力種類フルマルチ入力
保護構造前面：IP66、リアケース：IP20、端子部：IP00
適合規格EN 61010-1(IEC 61010-1)、RCM規格
制御方式ON/OFFまたは2自由度PID(オートチューニング付き)
文字高(mm)PV：18、SV：11、MV：7.8
設定方式前面キーによるデジタル設定
保存温度(℃)-25～65(結露、氷結しないこと)
その他の機能適応制御、自動フィルタ調整機能、水冷出力調整機能、予兆データ(通電時間モニタ、周囲温度モニタ、制御出力ON/OFF回数モニタ)、パラメータマスク機能、電源投入時の動作指定機能、マニュアル出力、加熱冷却制御、ループ断線警報機能、SPランプ、警報機能、ヒータ断線検出機能(SSR故障含む)、40%AT、100%AT、操作量リミット、入力デジタルフィルタ、ロバストチューニング、PV入力補正、ラン/ストップ、プロテクト、開平演算機能、操作量変化率リミット、簡易演算、温度ステータス表示機能、簡易プログラム機能、入力移動平均、表示輝度設定
入力インピーダンス(Ω)電流入力150以下、電圧入力1M以上(形ES2-HB-N/THB-Nを接続する際は、1：1接続でご使用ください)
指示方式11セグメントデジタル表示、単発光表示、バー表示、3段表示。内容：PV/SV/MV、PV/SV/マルチSPまたは残りソーク時間など、桁数：PV、SV、MVとも4桁
メモリー不揮発性メモリ(書込回数：100万回)
高度(m)2000以下
絶縁抵抗(MΩ)20以上(DC500V印加)
使用周囲温度(℃)-10～55(ただし、結露または氷結しないこと)/3年保証時{標準単体取り付けにて-10～50(ただし、結露または氷結しないこと)}
指示精度熱電対：(指示値の±0.3%または±1℃の大きい方)±1ディジット以下、白金測温抵抗体：(指示値の±0.2%または±0.8℃の大きい方)±1ディジット以下、アナログ入力：±0.2%FS±1ディジット以下、CT入力：±5%FS±1ディジット以下[周囲温度23℃]
EMC規格EMI：EN61326-1、放射妨害電界強度：EN 55011 Group1 classA、雑音端子電圧：EN 55011 Group1 classA、EMS：EN 61326-1、静電気放電イミュニティ：EN 61000-4-2、電磁界強度イミュニティ：EN 61000-4-3、バーストノイズイミュニティ：EN 61000-4-4、伝導性妨害イミュニティ：EN 61000-4-6、サージイミュニティ：EN 61000-4-5、電圧ディップ/電断イミュニティ：EN 61000-4-11
標高(m)2000以下
許容電圧変動範囲：電源電圧の85～110%
補助出力リレー出力 1a AC250V、 2A(抵抗負荷)電気的寿命10万回 最小適用負荷 5V 10mA(参考値)
制御周期0.1、0.2、0.5、1～99s(1s単位)
積分時間(I)0～9999s(1s単位)、0.0～999.9s(0.1s単位)/冷却用：0～9999s(1s単位)、0.0～999.9s(0.1s単位)
微分時間(D)0～9999s(1s単位)、0.0～999.9s(0.1s単位)/冷却用：0～9999s(1s単位)、0.0～999.9s(0.1s単位)
信号源抵抗の影響熱電対：0.1℃/Ω以下(100Ω以下)、白金測温抵抗体：0.1℃/Ω以下(10Ω以下)
保管温度(℃)-25～65(ただし、結露または氷結しないこと)
警報設定-1999～9999(小数点位置は入力種別による)
バンク切替機能なし
耐電圧(V/min)AC3000 50/60Hz(異極充電部端子)
衝撃(誤動作)(m/s2)100 3軸方向 各3回
衝撃(耐久)(m/s2)300 3軸方向 各3回
調節感度温度入力：0.1～999.9℃/°F(0.1℃/°F単位)、アナログ入力：0.01～99.99%FS(0.01%FS単位)
サンプリング周期(ms)(入力)50
使用周囲湿度(%RH)相対湿度25～85
振動(誤動作)Hz10～55 20m/s2 3軸方向 10min
振動(耐久)Hz10～55 20m/s2 3軸方向 2h
補助出力点数(点)4
内容量1個
冷却用：温度入力：0.1～999.9℃/°F(0.1℃/°F単位)、アナログ入力：0.1～999.9%FS(0.1%FS単位)
