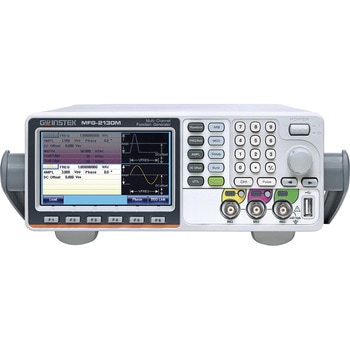

任意波形ファンクションジェネレータ
標準波形：正弦波、方形波、パルス波、ランプ波、ガウスノイズ
変調：AM、FM、PM、ASK、FSK、PSK、SUM、PWM
変調ソース：内部/外部信号
スイープ機能(LIN/LOGカーブ、内部/外部信号)
トリガ付きバースト機能
42Vpkの入出力GND-フレームGND間絶縁耐圧
専用のパルス波出力チャンネルは立上り/立下り時間設定が可能な25MHz出力を全機種装備
任意信号出力メモリ長：16kword、垂直分解能：14bit
最高サンプリングレート：200MS/s、最高繰返しレート：100MS/s
本体内蔵の100種以上の波形テンプレートから波形データを作成、10組メモリ可能
USBメモリによる任意波形の保存・呼出し可能
独立した外部入力による最高150MHzの周波数カウンタ搭載
USBインタフェースは仮想COMまたはUSB-CDCとして全機種利用可能
LabVIEWドライバ
- 用途
- 各機器の制御・基準・テスト用信号
- 寸法(幅W×高さH×奥行D)(mm)
- 266×107×293
- 周波数範囲
- (最高)正弦波：60MHz、方形波：25MHz、ランプ波/三角波：1MHz (チャンネルの最高周波数に制限されます。)
- 波形
- 標準波形：正弦波、方形波、パルス波、ランプ波、ガウスノイズ
- オフセット
- ±5Vpk AC+DC (50Ω)/±10Vpk AC+DC (解放時)
- RoHS指令(10物質対応)
- 対応
- スイープ機能
- 周波数スイープ
- サンプルレート
- 200MSa/s
- 変調方式
- AM、FM、PM、ASK、FSK、PSK、SUM、PWM
- 繰返し周波数(Hz)
- 100M
注意
※AC100V入力 国内仕様全10種類を絞り込む
