リーククランプ(漏れ電流)とは、電気計測器の一種であり、配線の漏電を計測する機器です。デジタル式の機器であり、mA単位の微細な電流を計測できます。各種電気配線にクランプ部を挟み込むようにして通し、配線を切断せずに漏れ電流について測定。クランプ部の直径はある程度広く、1本の配線はもちろん多くの配線をまとめてクランプし、測定できます。交流電圧に対して使用できるものや、交流・直流両方に対応しているものがあり、さらに通常のクランプメーターとしての機能を備えたものなら幅広い用途での使用が可能です。
エコ商品
高性能シールドコアの採用により外部磁界の影響が極めて少ない設計
AC40mA/400mA/400Aの3レンジ切替ピークホールド機能付
ひずみ波形やサイリスタ波形に強い真の実効値指示
用途インバータ制御などの設備されている場所での電流測定に最適
付属品携帯用ケース(9052)、単4乾電池R03×2個、取扱説明書
適合規格IEC61010-1(JIS C 1010-1) CAT.Ⅲ300V 汚染度2、IEC61010-2-032(JIS C 1010-2-32)
分解能0.01mA(最小)
連続使用時間(時間)約24(オートパワーオフ約10分)
周波数範囲(Hz)20～1k(40～1k：400A)
応答時間(秒)約2
使用電池単4乾電池R03(1.5V)×2
外部磁界の影響100AΦ15mm(導体径)の接近状態で10mA以下
被測定導体径最大Φ40mm
外形寸法(長さL×幅W×奥行D)(mm)185×81×32
確度交流電流(50/60Hz)：±1%rdg±5dgt(0～100A)、±1%rdg±5dgt(100～300A)、±2%rdg(300～400A)・交流電流(WIDE)：±2.5%rdg±10dgt(20Hz～1kHz)(0～100A、±2.5%rdg±10dgt(40Hz～1kHz)(100～300A)、±5%rdg(40Hz～1kHz)(300～400A)
RoHS指令(10物質対応)対応
耐電圧(V)AC3700/1分間
挟みやすいジョーでらくらく作業。センサー部を挟みやすい形状にしたことで、安全かつ簡単にクランプでき、作業時間を短縮。
漏れ電流から負荷電流まで測定。0.60mA～600.0Aまで確度保証。1台で、さまざまな現場に対応できます。
コンパレータ機能で探査時間を短縮。しきい値を設定し、比較結果を音と光でお知らせ。漏電箇所を素早く特定できます。
用途漏電トラブル対応・絶縁管理に
仕様フィルタ機能：ON時カットオフ周波数180Hz±30Hz(-3dB)、高調波：【Z3210装着時】電流における30次までの高調波レベル/含有率/総合高調波歪み率※アプリケーションソフト(GENNECTCross)にて表示可能
付属品携帯用ケース×1、ストラップ×1、取扱説明書×1、使用上の注意×1、単4アルカリ乾電池(LR03)×1
使用温度範囲(℃)-10～65
適合規格安全性：EN61010 A タイプ電流センサ、測定カテゴリ：CAT Ⅲ 300 V、EMC：EN61326
測定方式真の実効値方式(True RMS)
連続使用時間(時間)32h(Z3210未装着時)、16h(Z3210装着時、無線通信)
測定周波数範囲(Hz)40～999.9
その他の機能コンパレータ機能、最大/最小/平均値レコード機能、バックライト、データホールド、オートパワーオフ、突入電流測定
表示範囲ゼロ表示：5カウント以下
表示更新レート5回/秒
外部磁界の影響AC400A/mの外部磁界において：最大70mA(6000Aレンジ以下)、最大40A(6000Aレンジ以上)
保存温度範囲(℃)-10～65
確度範囲：0.6mA～600A
電圧レンジ(V)[交流]機能なし
使用場所屋内使用、汚染度2、高度2000mまで
測定可能導体径(Φmm)24以下
RoHS指令(10物質対応)対応
特性フィルター特性：180Hz±30Hzにて-3dB(フィルター機能ON時)
出力機能機能なし
クレストファクタ4000カウント以下 4.5 、4000カウント超、6000カウント以下 3
ピーク検出2ms以上(フィルター機能OFF時)
電流レンジ[交流]60mA、600mA、6A、60A、600A、5レンジ、真の実効値整流
基本確度[交流電流レンジ]45-66Hz：±1.5%rdg±5dgt(60.00mA～6.000A)±2.5%rdg±5dgt(60.00A～600.0A)
使用湿度範囲(%RH)-10～40℃：80以下、40～45℃：60以下、45～65℃：50以下
高性能シールドコアの採用により外部磁界の影響が極めて少ない設計
AC40mA/400mA/400Aの3レンジ切替
ピークホールド機能付
用途店舗やビルなどの漏電管理に最適
付属品携帯用ケース(9052)、単4乾電池R03×2個、取扱説明書
適合規格IEC61010-1(JIS C 1010-1) CAT.Ⅲ300V 汚染度2、IEC61010-2-032(JIS C 1010-2-32)
分解能0.01mA(最小)
連続使用時間(時間)約40(オートパワーオフ約10分)
周波数範囲(Hz)20～1k(40～1k：400A)
応答時間(秒)約2
使用電池単4乾電池R03(1.5V)×2
外部磁界の影響100AΦ15mm(導体径)の接近状態で10mA以下
被測定導体径最大Φ40mm
外形寸法(長さL×幅W×奥行D)(mm)185×81×32
確度交流電流(50/60Hz)：±1%rdg±5dgt (40/400mA)、±1%rdg±5dgt (0～350A)、±2%rdg (350.1～399.9A)・交流電流(WIDE)：±2.5%rdg±10dgt (20Hz～1kHz) (40/400mA)、±2.5%rdg±10dgt (40Hz～1kHz)(0～350A)、±5%rdg (40Hz～1kHz) (350.1～399.9A)
RoHS指令(10物質対応)対応
耐電圧(V)AC3700/1分間
間欠漏電を手軽に可視化。記録データをタブレットに転送し、漏電が発生した時間と場所を簡単に確認できます。(オプションZ3210を併用)
高精度高信頼性の漏れ電流測定が可能です。リーククランプの国際規格”IEC61557-13”に準拠
コンパレータ機能で比較結果を音と光でお知らせ。漏電箇所を素早く特定できます。
フィルタ機能で商用周波数成分のみを表示します。
電流値と周波数を同時に確認できるデュアル表示画面
自動ホールド【AUTO HOLD】は測定値の安定を検出してホールド。より確実な数値の読み取りができます。
電流実効値の最大/最小/平均【MAX/MIN/AVG】を保持し、トラブル時の挙動分析をサポート
波形のピーク値【PEAK】測定で、瞬間的な変動を確認
突入電流【INRUSH】が測定でき、機器の初動不具合の解析や予兆の診断に役立ちます。
用途漏電探査、接地線の漏れ電流確認、機器の予防保全、ブレーカ容量など負荷電流の確認
仕様フィルタ機能：ON時カットオフ周波数180Hz±30Hz(-3dB)、高調波：【Z3210装着時】電流における30次までの高調波レベル/含有率/総合高調波歪み率※アプリケーションソフト(GENNECTCross)にて表示可能
寸法(幅W×奥行D)(mm)ジョー：75×20
連続使用時間(時間)48(Z3210未装着時)、30h(Z3210装着時、無線通信)
測定周波数範囲(Hz)15～2000
その他の機能最大/ 最小/ 平均/ 波高値最大/ 波高値最小値の表示、 表示値ホールド、オートホールド、バックライト、オートパワーセーブ、ブザー音、イベント件数表示、コンパレータ、簡易イベント記録、突入電流測定
通信方式Bluetooth(オプションZ3210が必要)
測定機能交流電流、突入電流(Inrush)、波高値(Peak)、周波数、コンパレータ機能(COMP)、イベント機能(EVENT)
表示更新レート5回/秒
検波方式真の実効値整流(RMS)
確度規定範囲：0.06mA～200A
最大カウント数6000
電圧レンジ(V)[交流]機能なし
測定可能導体径(Φmm)40
RoHS指令(10物質対応)対応
クレストファクタ3 (200A レンジ以外)、15 (200A レンジ)
周波数レンジ15Hz～2000Hz
電流レンジ[交流]6mA、60mA、600mA、6A、60A、200A、6レンジ、真の実効値整流
基本確度[交流電流レンジ]45-400Hz：±1%rdg±5dgt(6mA～6A)±1.5%rdg±5dgt(60A、200A)/15Hz-45Hz：400Hz-2kHz：±2%rdg±5dgt
周波数切り替え機能により商用周波数成分のみの漏れ電流も計れます。リーク電流測定が可能な中口径タイプです。負荷電流は400Aまで測定可能です。
用途低圧電路や電気設備などの漏れ電流測定用。
付属品取扱説明書、電池、携帯用ケース(93033)
耐電圧AC 4240V 5秒間
電源自動OFF約10分
応答時間約2秒
消費電流(mA)約13
最大表示3999カウント
クランプ径(Φmm)40
レンジ切替マニュアルレンジ
使用温湿度範囲0～40℃、85%RH以下(結露がないこと)
電池寿命(連続時間)約40時間
検波方式平均値
データホルード全レンジ使用可能
外部磁界の影響100Aの近接状態でΦ15mmの導体で10mA以下
導体位置の影響コア中央からの誤差はコア内の あらゆる位置において40/400mAレンジ：±5dgt 400Aレンジ 0～250A：±0.5%rdg±5dgtAC
安全規格EN 61010-1、EN 61010-2-032(AC300V CAT III)
確度(40mA/400mA)確度(周波数切換WIDE (20Hz以上))2.5+10(20～1kHz)(周波数切換50/60Hz (50/60Hz))1.0+5(50/60Hz)、(400A(0～350A))確度(周波数切換WIDE (20Hz以上))2.5+10(40～1kHz)(周波数切換50/60Hz (50/60Hz))1.0+5(50/60Hz)、(400A(350～400A))確度(周波数切換WIDE (20Hz以上))5.0(40～1kHz)(周波数切換50/60Hz (50/60Hz))2.0(50/60Hz)※確度：(23℃±5℃、75%RH以下)、±(%rdg+dgt)・・・(%読み値+最小桁値)
最大測定導体径(Φmm)40
動画あり
設備の電源を切らずに絶縁管理、抵抗分漏洩電流(I0R)の測定が可能です。三相三線デルタ結線でR相T相の同時検出。I0R値とI0値を同時表示。交流負荷電流は500Aまで測定可能。
用途3相3線デルタ結線・単相3線・単相2線のI0Rの測定
仕様●LPF機能：ON時●フィルター周波数性能：約150Hz●振幅比：150Hzで-3dB、180Hzで-7dB●抵抗分漏洩電流(Ior)1P(単相)：0m～99．99mA、100m～999．9mA●抵抗分漏洩電流(Ior)3P(三相)：0m～99．99mA、100m～999.9mA、1000m～1155mA
その他Y結線ではIo測定は可能ですがIorの測定はできません。異容量三相4線では単相3線のIor測定は可能ですが、三相3線のIor測定はできません。(Ioは可)
付属品テストリード ： TL-26(全長約1.2m)延長用リードセット ： TL-27(全長約3m)アリゲータクリップ ： CL-26 スパイラルチューブ 8個 キャリングケース ： C-I0R 取扱説明書
種別IORリーククランプメータ
寸法(高さH×幅W×奥行D)(mm)206×83×38
交流電圧(V)600
表示液晶：最大9999カウント(上部及び下部数値部)
サンプルレート(回/s)約4
絶縁抵抗(MΩ)表示範囲：0～9.999(演算値)、確度：規定なし
使用環境5～40℃(結露のないこと)5～31℃まで80%RH以下 31～40℃まで80%RHから50%RHに直線的に減少
許容差保証温湿度範囲23±5℃ 80%RH以下(結露のないこと)
漏れ電流(mA)(交流)99.99m/999.9m
RoHS指令(10物質対応)対応
特性活線状態での絶縁管理を容易にする負荷電流も測れるIorリーククランプ 活線状態で抵抗分漏洩電流(Ior)を測定 三相三線Δ結線でR相とT相の同時地絡検出 クランプセンサ一体型 Ior値とIo値の同時表示 表示は2画面切替可能 最大値をホールドするMAXホールドモード ふらつきのある数字を読みやすくするAVGモード(移動平均値表示) データホールド機能 バックライト付き表示器 オートパワーセーブ(約30分)解除可単4形アルカリ電池2本で連続約170時間(約1週間)の長時間動作(負荷電流(A)測定時は約80時間) パソコンでデータ収集(別売オプションI0R-USBが必要)が可能
DINプラグ採用
適合規格IEC 61010-1、 IEC 61010-2-032 CAT Ⅲ 300V 汚染度2、 IEC 6132
コード長さ(m)約2
使用温湿度範囲0～50℃、相対湿度85%以下(結露無きこと)
RoHS指令(10物質対応)対応
耐電圧(V)AC3540/5秒間

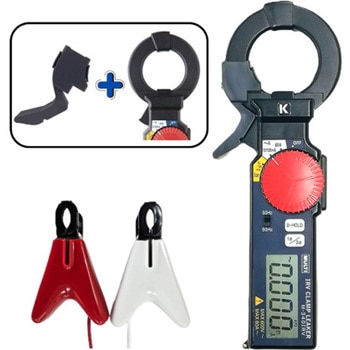

電圧取込が非接触になった一体型Iorクランプリーカー。
非接触で充電部に触れないので安全(感電・短絡防止等)
持ち運びやすく使いやすいクランプ部+表示部一体型
1台で負荷電流(I)+漏れ電流(Io)+抵抗分漏れ電流(Ior)を測定可能
今まで通り充電部での測定も可能電圧と電流から絶縁抵抗値(MΩ)を算出(直接電圧取込コード使用時のみ)
三相4線スター結線測定が可能
付属品電池、キャリングケース、非接触センサー(PS-50)、直接電圧取込コード
内径(Φmm)(CT)80
分解能(最小)0.001mA
機能オーバーレンジ表示、データホールド、電池電圧低下表示、オートパワーオフ
測定レンジ(電流)AC10mA/100mA/1000mA/10A、(電圧)AC500V/直接電圧取込コード使用時
1台
￥129,800
税込￥142,780
21日以内出荷
1台でIo漏れ電流、Ior抵抗分漏れ電流、高調波(基本波、第3/5/7/11/13次)、交流電流・交流電圧測定が可能な進化したクランプリーカー
電圧入力なしで抵抗分漏れ電流(Ior)を測定
付属品電池、ソフトケース、テストリード
機能データホールド、オートパワーオフ
測定レンジAC 40mA/400mA/4A/40A/300A、(電圧)AC 500V、(高調波電流)基本波/第3/第5/第7/第11/第13次
確度(交流電流)40mA/400mA/4A/40Aレンジ：±1.0%rdg±8dgt、300Aレンジ：±1.0%rdg±1%F.S
最小分解能0.01mA
1個
￥97,980
税込￥107,778
当日出荷
RoHS指令(10物質対応)10物質対応
適応アクセサリTL-26、TL-27、TL-27I0R、TL-28、TL-36、TL-37、TL-66
1個
￥6,498
税込￥7,148
3日以内出荷
自由に曲げられるフレキシブルZCTを採用しております。
従来品とは異なり外部磁界や残留電流による影響が少ない高精度のフレキシブル漏れ電流計です。
用途主幹の漏電探査用に。線間の広い場所や狭い場所用に。
仕様実効値測定(RMS)、フィルタスイッチ付
付属品単3アルカリ乾電池×6、キャリングケース×1、取扱説明書×1
トラスコ品番244-3649
幅(mm)159
高さ(mm)105
質量(g)約350(本体)、約250(CT)
奥行(mm)53
内径(Φmm)210(CT)
電源(V)単3アルカリ電池×6
出力DC 100mV(各レンジのフルスケール)
電源単3アルカリ乾電池×6
ケーブル長(m)2(CT)
寸法(幅W×高さH×奥行D)(mm)159×105×53
フィルターローパスフィルタ(約150Hzから逓減)
機能記録計出力、オートパワーオフ、データホールド、バックライト
サンプルレート(回/s)2
交流電流(A)1000m/10/100/1000
クランプ径(Φmm)Φ210
最小分解能0.1mA
1台
￥119,800
税込￥131,780
当日出荷
1個
￥6,998
税込￥7,698
当日出荷
動画あり
1mA～1000mAの直流電流と、1mA～10Aの交流電流を計測できる高精度のクランプ式漏れ電流計です。
ケーブル長(m)1.2
寸法(幅W×奥行D×高さH)(mm)78×32×155
最大表示2000カウント
検波方式平均値整流(MEAN)
リーク電流(mA)100
リーク電流からAC1000A測定まで測定可能な大口径(測定可能導体径：Φ68mm)タイプ
マニュアルレンジ切替
データホールド機能
ピークホールド機能
出力機能
平均値検波方式
仕様測定レンジおよび分解能、OUTPUT(交流出力)：200mA/2A/20A(0～200mV)、200A(0～200mV)、1000A(0～100mV)、OUTPUT(直流出力)：200mA/2A/20A(0～200mV)、200A(0～200mV)、1000A(0～100mV)
付属品取扱説明書、電池、携帯用ケース(93031)
耐電圧AC 4240V 5秒間
応答時間約1秒
消費電流(mA)約5
最大表示1999
レンジ切替マニュアルレンジ
電池寿命(連続時間)約60
検波方式平均値
データホルード全レンジ使用可能
外部磁界の影響100A、Φ10mmの導体での近接状態で15mA以下
導体位置の影響Φ10mmの導体によりコア内のあらゆる位置において最大値と最小値の差は2%以下
安全規格EN 61010-1、EN 61010-2-032(AC300V CAT III、AC600V CAT II)
高調波の影響を除去できる切替スイッチ付 アナログ出力端子付
用途大口径コアの採用により3相一括測定に威力を発揮
付属品携帯用ケース(9094)、006P×1個、取扱説明書
適合規格IEC61010-1(JIS C 1010-1) CAT.Ⅲ300V 汚染度2、IEC61010-2-032(JIS C 1010-2-32)
アナログ出力各レンジの最大値に対してAC/DC200mV(1000Aレンジは100mV)
分解能0.1mA(最小)
連続使用時間(時間)約60
周波数範囲(Hz)40～1K
使用電池006P(9V)×1
被測定導体径最大Φ68mm
外形寸法(長さL×幅W×奥行D)(mm)250×130×50
確度交流電流(50/60Hz)：±1.5%rdg±2dgt (200mA/2/20A)、±2%rdg±2dgt (200A、0～500A)、±5.5%rdg (501～1000A)・交流電流(WIDE)：±1%rdg±2dgt (50/60Hz) (200mA/2/20A)、±1.5%rdg±2dgt (50/60Hz) (200A、0～500A)、±5%rdg (50/60Hz) (501～1000A)
RoHS指令(10物質対応)対応
耐電圧(V)AC3700/1分間
バンドパスフィルタ機能搭載リーククランプメータ
50Hz/60Hzを中心とする周波数帯の電流値(ACA、ACmA)を抽出するバンドパスフィルター機能付き
漏れ電流・負荷電流ともに測定可能
バックライト搭載により暗所でも測定値が見やすい
MAX/MINホールド機能、データホールド機能/オートパワーオフ機能搭載
安全規格 IEC61010-1 CAT.III 600 V
付属品取扱説明書、LR03(単4アルカリ電池)1.5V×2、携帯用ケース(C-DCM660)、テストリード(TL-21a)
種別クランプメータ
質量(g)約320(電池含む)
電源LR03(単4形アルカリ)×2
寸法(高さH×幅W×奥行D)(mm)206×83×38
交流電圧(V)600
抵抗(Ω)999.9
周波数特性40～400Hz
電池寿命(時間)約42(バックライト非点灯)
表示桁数6000(V/A) 9999(Ω)
サンプルレート(回/s)2
交流電流(A)AC60/400
直流電流(A)DC600
クランプ径(Φmm)35
電池寿命約42時間(バックライト非点灯)
導通チェック約30Ω以下でブザー音 開放電圧：約0.9V
リーク電流(mA)AC：60/600
RoHS指令(10物質対応)対応
導体サイズ(mm)10×40
関連資料(0.28MB) 単品カタログ(0.32MB)
負荷電流～漏れ電流まで測定できる、ローパスフィルター搭載のクランプメータ。歪んだ波形でも正確に測定できる真の実効値測定タイプ。クランプ形状が真円で最大測定導体径Φ32mm。LPF/PEAK測定/HOLD機能付き。暗い場所で操作をサポート(ダイヤル、インジケータ、液晶、操作ボタンが光る)。フラッシュライトで暗い場所でも明るく照らします。
用途建物の電気設備や家電/オフィス機器の安全点検(漏れ電流検出)。負荷電流測定
付属品取扱説明書(保証書付)、ソフトケース
質量(g)約 360 (電池含む)
電源単4形乾電池 × 3本(電池は別売です)
適合規格EN61010-1/IEC6101010-2-032 CAT.III AC300V
使用温度(℃)5～40
表示6000カウント
寸法(幅W×高さH×奥行D)(mm)約85×233×45
保存温度(℃)‐20 ～ +60
サンプリング約 5 回/秒
交流電流レンジ 6mA 50～60Hz:±(1.0 % + 8 dgt)、LPF：±(1.5 % + 8 dgt)/レンジ 60，600mA，6A 50～60Hz:±(1.0 % + 5 dgt)、LPF：±(1.5 % + 8 dgt)/レンジ60A 50～60Hz:±(1.5 % + 8 dgt)、LPF：±(1.5 % + 8 dgt)/レンジ 100A 50～60Hz:±(1.5 % + 8 dgt)、LPF：±(2.0 % + 8 dgt)
検波方式真の実効値方式 (TrueRMS)
電池寿命連続使用約23時間
極性表示自動切替 "-"符号のみ表示
最大測定導体径(Φmm)32
RoHS指令(10物質対応)対応
使用湿度(%RH)80以下(但し、結露のないこと)
最小分解能0.001mA
保存湿度(%RH)80以下(但し、結露のないこと)
1個
￥29,980
税込￥32,978
4日以内出荷
電圧取込が非接触になった一体型Iorクランプリーカー。
非接触で充電部に触れないので安全(感電・短絡防止等)
持ち運びやすく使いやすいクランプ部+表示部一体型
1台で負荷電流(I)+漏れ電流(Io)+抵抗分漏れ電流(Ior)を測定可能
今まで通り充電部での測定も可能
真の実効値測定(I、Io、V)
高域周波数カットフィルタスイッチ付
付属品単4アルカリ乾電池×3、キャリングケース×1、非接触電圧位相取込コード(2m)×1、直接電圧取込コード(2m)×1、取扱説明書×1
内径(Φmm)40(CT)
交流電圧(V)500
分解能(最小)0.01mA
フィルターローパスフィルタ(約150Hzから逓減)
機能オーバーレンジ表示、データホールド、電池電圧低下表示、オートパワーオフ
サンプルレート(回/s)2
測定レンジ(電流)AC40mA/400mA/4A/40A/500A、(電圧)AC500V/直接電圧取込コード使用時
最小分解能0.01mA
I0R100用テストリード先端接続アリゲータクリップ
適合機種TL-26，TL-27，TL-28，TL-36，TL-37
種別ハンドヘルドI0Rリーククランプメータ用補修用アリゲータクリップ
全長(m)約0.095
安全規格IEC61010 CAT.Ⅳ 600V
RoHS指令(10物質対応)対応
1台
￥2,498
税込￥2,748
当日出荷
充電部に非接触で電路の位相を検出できる。被覆電線の上から安全にクリップ。センサと電線間の静電誘導差による位相誤差補正機能内蔵。活線への接続をLEDで表示。測定クリップは3～30mmと幅広く、クリップしやすい形状を採用
用途被覆電線の上から電路の位相を検出できるセンサアダプタ。適合機種：I0R500、I0R700、I0R700V
付属品取説、試用電池
寸法(mm)65×45×28
質量(g)195
電源LR03(単4形アルカリ電池)×2
ケーブル長(m)約1.2
方式位相検出：静電誘導方式
周波数50/60Hz
電池寿命約120時間
使用電圧範囲(V)AC75～600
回路【測定可能】単相2線、単相3線、三相3線、三相4線(I0R700、I0R700Vのみ)※I0R700Vのモータモードは非該当
適合電線径(Φmm)測定可能：被覆仕上げ外形3～30
関連資料ACS102_単品カタログ(0.24MB)
1個
￥44,980
税込￥49,478
3日以内出荷
大小サイズのジョーでリーク電流を測定
mA/Aレンジ切替で60Aまでの負荷電流も測定可能
測定箇所を照らすスポットライトを搭載
用途大口径リーク・クランプ・メーター
付属品ソフト・ケース、単3電池×2
寸法(mm)234×101×46
センサー64個
保証期間1年
交流電流3.000mA/30.00mA/300.0mA、 3.000A/30.00A/60.0A
対応メディア保存：内蔵メモリ20G、画像>5000ファイルおよび動画>999ファイルを保存可能
防塵防水性能IP30
保存形式画像：JPGまたはPNG 動画：MP4最大5分 LeakQ+PDQ：AS2(音響データ他を含む固有ファイル形式)
保存温度範囲(℃)-20～70(バッテリーを外した状態)
モード分析：LeakQモード
最大測定導体径(Φmm)40
バッテリー稼動時間充電可能なリチウムイオン電池、Fluke BP291
周波数レンジ2kHz～52kHz 自動・手動レンジ
データ転送USB-Cケーブルを用いてPC接続
フレームレート25FPS
カテゴリー測定：CAT III 600V、CAT IV 300V
1個
￥62,980
税込￥69,278
7日以内出荷
実効値型(RMS)/フィルタースイッチ付(約150hz以上カット)/オートパワーオフ付/データホールド付/バックライト付/記録計出力機能付
従来のフレキシブルセンサに比べ外部磁界・残留電流の影響を受けにくい構造
※付属電池はテスト電池ですので新しい電池をご購入下さい。
仕様●測定機能：交流電流(負荷電流・漏れ電流)●測定範囲：1000mA/10A/100A/1000A●クランプ内径：210mm●最小分解能：0.1mA●電源：単3電池×6本(付属)●付属品：キャリングケース●サイズ：159(W)mm×53(D)mm×105(H)mm●重量：本体：約350gCT：約250g●出力：DC300mV(各レンジのフルスケール)●交流電流確度：1000mAレンジ：±3.0%rdg±5dgt10A/100A/1000A レンジ：±2.5%rdg±5dgt●サンプルレート：2回/秒●レンジ切替：4レンジマニュアル(ロータリースイッチ)●交流検波方式：アナログ演算による真の実効値●A/D変換方式：二重積分方式●消費電流：約8mA(バックライトOFF時)(連続使用で200H以上)●耐電圧：AC2200V(1分間)●使用温湿度範囲：0～40℃、80%RH以下(結露なきこと)●保存温湿度範囲：-10～60℃、70%RH以下(結露なきこと)
アズワン品番65-2167-35
1台
￥132,000
税込￥145,200
翌日出荷
Bluetooth通信によるデータ転送が可能 ACA、ACmA の50 Hz/60 Hz を中心とする周波数帯のみを抽出するバンドパスフィルター機能を搭載。漏れ電流・負荷電流ともに測定可能。バックライト搭載により暗部でも測定値が見やすい。MAX / MINホールド機能。オートパワーオフ。データホールド機能。安全規格 IEC 61010-1 CAT.III 600 V
仕様通信：Bluetooth(R)5.1 測定データ転送間隔：約1回/ 秒
種別クランプメータ
サイズ83×206×38
寸法(高さH×幅W×奥行D)(mm)206×83×38
交流電圧(V)600
抵抗(Ω)999.9
直流電圧(V)600
周波数特性40～400Hz
電池寿命(時間)Bluetooth 機能OFF：約42、Bluetooth 機能ON：約40 (バックライト消)
表示桁数6000(V/A) 9999(Ω)
サンプルレート(回/s)2
交流電流(A)60/400
導通約30Ω以下で発音、開放電圧0.9V
安全規格IEC61010 CAT.Ⅲ600V
交流電流(ACA)60/400
導通チェック約30Ω以下で発音 開放電圧0.9V
リーク電流(mA)AC：60/600
直流電圧(DCV)600
交流電圧(ACV)600
インターフェイスiOS Ver11以降/Windows10以降
RoHS指令(10物質対応)対応
導体サイズ(mm)10×40
関連資料単品カタログ(0.33MB)
最新のCT技術・デジタル技術を集結し、小型軽量化に成功した、世界最小・最高精度のクランプ式漏電計です。
小型・軽量のコンパクトサイズです。外部磁界の影響は殆どありません。
ZCTには、長期間使用しても錆びない特殊合金を使用していますので、経年劣化が少なく、常に安定した精度を保ちます。
付属品ボタン電池LR-44×2、ソフトケース×1、取扱説明書×1
内径(Φmm)18(CT)
分解能(最小)0.01mA
機能データホールド、オートパワーオフ
サンプルレート(回/s)2
測定レンジAC30mA/300mA/20A
確度交流電流：±1.0%rdg±10dgt
最小分解能0.01mA
アナログ式クランプ・リーカー機能アップIEC1010-1準拠最大電流500A(最小目盛0.2mA)
付属品電池、キャリングケース、テストリード
内径(Φmm)(CT)40
抵抗(kΩ)1
交流電圧(V)AC500
分解能(最小)0.2mA
機能メータロック機能、フィルタスイッチ、記録計出力
交流電流AC10mA/50mA/500mA/1A/5A/50A/500A
確度(交流電流)±3.0% F.S
1台
￥46,980
税込￥51,678
62日以内出荷
ユニバーサルクランプメータと漏れ電流測定機能がドッキング。CT内径40mmで0.01mA～300Aまで広範囲に計測
付属品ボタン電池LR-44×2、ソフトケース×1、取扱説明書×1
幅(mm)64
高さ(mm)180
質量(g)約135
奥行(mm)21
内径(Φmm)40(クランプCT)、20(接触型CT)
電源電源ボタン電池LR-44×2
寸法(幅W×高さH×奥行D)(mm)64×180×21
機能データホールド、オートパワーオフ
サンプルレート(回/s)2
交流電流(A)クランプCT：30m/300m/30/300、接触型CT：300
測定レンジクランプCT：AC 30mA/300mA/30A/300A、接触型CT：AC 300A
クランプ径(Φmm)40
CT窓径クランプCT：Φ40mm、接触型CT：Φ20mm
確度【交流電流確度】30mA/300mAレンジ：±1.2%rdg±5dgt、30A/300Aレンジ：(0～200A)±1.2%rdg±5dgt、(200～250A)±3.0%rdg±5dgt、(250～300A)±5.0%rdg±5dgt・接触型CT：(1線/2線)±5%、(3線)概略値
RoHS指令(10物質対応)対応
最小分解能0.01mA
1台
￥39,980
税込￥43,978
4日以内出荷
漏れ電流～負荷電流が測定可能なクランプメータです。ローパスフィルター搭載。ダイヤル、インジケータ、液晶、操作ボタンが光り、暗い場所の作業に最適。最大測定導体径Φ32mmのクランプ。真の実効値測定。真の実効値測定!ローパスフィルター搭載のACクランプメータ
1台
￥28,980
税込￥31,878
翌々日出荷
負荷電流～漏れ電流まで測定できる、ローパスフィルター搭載のクランプメータ。歪んだ波形でも正確に測定できる真の実効値測定タイプ。クランプ形状が真円で最大測定導体径Φ32mm。LPF/PEAK測定/HOLD機能付き。暗い場所で操作をサポート(ダイヤル、インジケータ、液晶、操作ボタンが光る)。フラッシュライトで暗い場所でも明るく照らします。
用途建物の電気設備や家電/オフィス機器の安全点検(漏れ電流検出)。負荷電流測定
付属品取扱説明書(保証書付)、ソフトケース
質量(g)約 360 (電池含む)
電源単4形乾電池 × 3本(電池は別売です)
適合規格EN61010-1/IEC6101010-2-032 CAT.III AC300V
使用温度(℃)5～40
表示6000カウント
寸法(幅W×高さH×奥行D)(mm)約85×233×45
保存温度(℃)‐20 ～ +60
サンプリング約 5 回/秒
交流電流レンジ 6mA 50～60Hz:±(1.0 % + 8 dgt)、LPF：±(1.5 % + 8 dgt)/レンジ 60，600mA，6A 50～60Hz:±(1.0 % + 5 dgt)、LPF：±(1.5 % + 8 dgt)/レンジ60A 50～60Hz:±(1.5 % + 8 dgt)、LPF：±(1.5 % + 8 dgt)/レンジ 100A 50～60Hz:±(1.5 % + 8 dgt)、LPF：±(2.0 % + 8 dgt)
検波方式真の実効値方式 (TrueRMS)
電池寿命連続使用約23時間
極性表示自動切替 "-"符号のみ表示
最大測定導体径(Φmm)32
RoHS指令(10物質対応)対応
使用湿度(%RH)80以下(但し、結露のないこと)
最小分解能0.001mA
保存湿度(%RH)80以下(但し、結露のないこと)
1個
￥75,980
税込￥83,578
22日以内出荷
大小サイズのジョーでリーク電流を測定
mA/Aレンジ切替で60Aまでの負荷電流も測定可能
測定H所を照らすスポットライトを搭載
用途大口径リーク・クランプ・メーター
付属品ソフト・ケース、単3電池×2
寸法(mm)257×116×46
センサー64個
保証期間1年
交流電流3.000mA/30.00mA/300.0mA、 3.000A/30.00A/60.0A
対応メディア保存：内蔵メモリ20G、画像>5000ファイルおよび動画>999ファイルを保存可能
防塵防水性能IP30
保存形式画像：JPGまたはPNG 動画：MP4最大5分 LeakQ+PDQ：AS2(音響データ他を含む固有ファイル形式)
保存温度範囲(℃)-20～70(バッテリーを外した状態)
モード分析：LeakQモード、PDQモード
最大測定導体径(Φmm)61
バッテリー稼動時間充電可能なリチウムイオン電池、Fluke BP291
周波数レンジ2kHz～100kHz 自動・手動レンジ
データ転送USB-Cケーブルを用いてPC接続
フレームレート25FPS
カテゴリー測定：CAT III 600V、CAT IV 300V
1個
￥79,980
税込￥87,978
7日以内出荷
1mA以下を正確に計測出来る漏れ電流計
高周波カットフィルタースイッチ付
付属品ボタン電池LR-44×2、ソフトケース×1、取扱説明書×1
内径(Φmm)30(CT)
分解能(最小)0.01mA
フィルターローパスフィルタ(約180Hzから逓減)
機能データホールド、フィルタスイッチ
サンプルレート(回/s)2
測定レンジAC20mA/200mA/60A
確度(交流電流)20mA/200mAレンジ：±1.0%rdg±5dgt、60Aレンジ(0～50A/50～60A)：±1.0%rdg±5dgt/-5.0%rdg±5dgt
最小分解能0.01mA
超高精度で小型軽量
AC2mA/20mA/60Aの3レンジマニュアル
データホールド機能付
付属品電池、ソフトケース
分解能(最小)0.001mA
機能データホールド
測定レンジAC2mA/20mA/60A
非接触で充電部を触らないので安全(感電・短絡防止等)
持ち運びやすく使いやすいクランプ部+表示部一体型
1台で負荷電流(I)+漏れ電流(Io)+抵抗分漏れ電流(Ior)を測定可能
手の平サイズのミニクランプタイプ
最小分解能0.001mAの高精度測定
付属品単4アルカリ乾電池×3、ソフトケース×2、非接触電圧位相取込コード(1m)×1、取扱説明書×1
タイプ手の平サイズのミニクランプタイプ
内径(Φmm)40(CT)
分解能(最小)0.001mA
フィルターローパスフィルタ内蔵(約150Hzから逓減)
機能オーバーレンジ表示、データホールド、電池電圧低下表示、オートパワーオフ
サンプルレート(回/s)2
測定レンジ電流: 20.000mA/ 200.00mA /2.0000A/ 5.0000A (有効測定範囲はレンジの1%～110%)
最小分解能0.001mA
1個
￥1,898
税込￥2,088
4日以内出荷
高調波の影響を除去できる切替スイッチ付
記録計出力端子付
用途外部電源端子付で長期間の漏れ電流監視に威力を発揮
付属品測定コード(7066)、携帯用ケース(9072)、出力プラグ(8025)、006P×1個、取扱説明書
交流電圧(V)600
抵抗(Ω)200±1.5%rdg±5dgt
分解能0.01mA(最小)
連続使用時間(時間)約100(オートパワーオフ約60分)
周波数範囲(Hz)40～400
使用電池006P(9V)×1
記録計出力各レンジの最大値に対してDC200mV(500Aレンジは50mV)
被測定導体径最大Φ40mm
外形寸法(長さL×幅W×奥行D)(mm)209×96×45
確度交流電流(50/60Hz)：±1.5%rdg±5dgt (20/200mA/2A)、±2%rdg±5dgt (20/200A)、±2.5%rdg±5dgt (500A)・交流電流(WIDE)：±1%rdg±3dgt (50/60Hz) (20/200mA/2A)、±1.5%rdg±3dgt (50/60Hz) (20/200A)、±2%rdg±3dgt (50/60Hz) (500A)・交流電圧：±2%rdg±5dgt(50/60Hz)、±5%rdg±5dgt(40～400Hz)
RoHS指令(10物質対応)対応
耐電圧(V)AC3700/1分間
『電気測定』には他にこんなカテゴリがあります
- テスタ(マルチメータ)
- クランプメーター
- リーククランプメーター(漏れ電流)
- 絶縁抵抗計(メガー)
- オシロスコープ
- 接地抵抗計(アーステスター)
- 耐電圧試験機/レコーダー(記録計)
- 検電器/検相器
- 直流安定化電源
- 電気測定その他関連用品
電気測定 の新着商品
申し訳ありません。通信エラーのため受信申し込みに失敗しました。お得なメールマガジンを受信するにはメールマガジンの登録方法をご覧ください。
