波形発生器

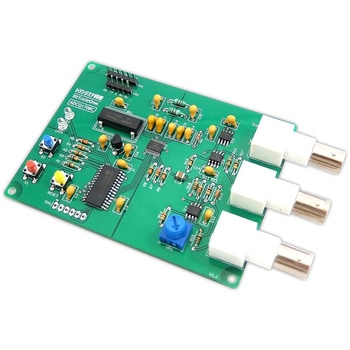

ラズベリー・パイ&ウィンドウズOSで気軽に扱える波形発生器の自作キット
10Hz～20MHz程度の正弦波、矩形波、三角波のいずれかを出力しDCレベルの信号も同時に出力が可能
DC出力に12ビット分解能のD/Aコンバータを内蔵した「dsPIC33EP64GS502」を使用、オペアンプ増幅により最大4.095VのDCレベルを出力し、1mV単位でのDC出力が可能
標準でシリアル変換アダプタが同梱されており、ラズベリー・パイやパソコンなどUSB経由で直接接続可能
- 付属品
- シリアル変換アダプタ(接続ケーブル1本付き)、BNC-ICクリップケーブル(Raspberry Pi本体は付属しません)
- 質量(g)
- 約60
- 電源
- Raspberry PiまたはUSBシリアル変換アダプタより給電 5V
- 使用温度(℃)
- 0～40(結露なきこと)
- 対応OS
- Raspbian
- 対応機種
- Raspberry Pi Zero/Zero W/2B/3B/3B+/4B、Windows10/8.1/8/7/Vista搭載のDOS/Vパソコン
- 出力端子
- 正弦波/三角波出力用BNCコネクタ×1、矩形波出力用BNCコネクタ×1、DCレベル出力用BNCコネクタ×1
- 内容量
- 1個
注意
