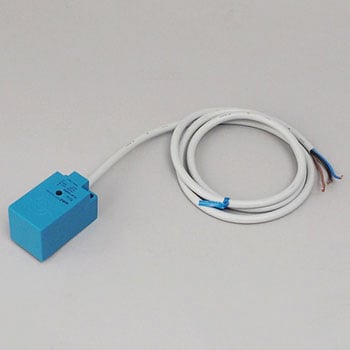

車載用角形近接スイッチ FL2R-Vシリーズ
専用サージ吸収回路で1KVの高サージ性を実現。
豊富な機種揃え。(4/12mm，NPN/PNP，N.O./N.C.)
相互干渉の影響の少ない異周波タイプを全形番に用意。
車載にも対応可能なシール性。(IP67)
負荷短絡保護・逆接続保護付き。
動作が一目でわかる表示灯(赤色LED)付き。
特性
(温度)動作距離において+25℃を基準として-25～+70℃で±10%以下
(電源電圧)動作距離において定格電源電圧を基準として、±15%の電圧変動で±1%以下
質量(g)約110
使用温度範囲(℃)-25～+70
保護構造IP67(IEC規格)
耐電圧AC1000V、50/60Hz、1分間
検出方式高周波発振形(非シールド)
接続方式プリワイヤ
標準検出物体(mm)40×40、t=1、鉄
材質(ケース)ABS樹脂
定格電源電圧DC24V
制御出力(開閉電流)200mA以下、(残留電圧)3V以下、(出力耐電圧)DC30V
消費電流(mA)25以下(DC24V)
絶縁抵抗(MΩ)50以上(DC500Vにて)
保護回路サージ吸収、負荷短絡保護、逆接続保護
設定距離(mm)8.4
使用周囲湿度35～95RH%
保存温度範囲(℃)-25～+70
使用電圧範囲(V)DC19～30
応答周波数(Hz)300
耐衝撃(m/s2)490 X、Y、Z各方向 10回
表示灯検出体接近時赤色点灯
耐振動10～55Hz、複振幅1.5mm、X・Y・Z各方向 2時間
応差動作距離の10%以下
動作距離(mm)12
耐衝撃490m/s2、X・Y・Z各方向 10回
シールド形状非シールド
センサ形状角型
(電源電圧)動作距離において定格電源電圧を基準として、±15%の電圧変動で±1%以下
