透過型XYステージ

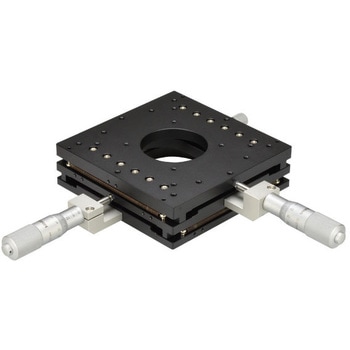

125mm×125mmmの透過型XYステージです。中央にΦ50mmの透過穴があります。下ステージ、中ステージ、上ステージの三枚重ねになっているので通常のXYステージより薄く軽量です。
- 耐荷重(N)
- 78.4(8kgf)
- 移動ガイド
- V溝とクロスローラ
- 質量(kg)
- 1.3
- 材質
- アルミ合金
- ステージ寸法(mm)
- 125×125
- クランプ
- 板クランプ
- 取付場所
- 操作部：センター
- 目量(mm)
- マイクロメータ式0.01
- 移動精度(mm)
- 真直度(水平・垂直)0.02
- 平行度(mm)
- 0.1
- XY直交度(mm)
- 0.05
- 表面処理
- 黒アルマイト梨地
- 種類
- xyステージ
- 送り方式
- 移動機構：MHN1-25T(標準マイクロメータ)
- 内容量
- 1台
