デジタルモニタ

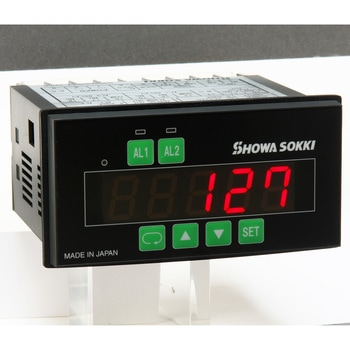

振動変換器バイブロコンバータ 2502シリーズと組み合わせて、振動計測・監視を簡単に行えるデジタル振動モニタです。4~20mAの信号を受けて、スケーリングできます。赤色LEDにて振動値がデジタル表示されます。※2502型とセットで購入された場合は、2502型に合わせた初期設定で出荷いたします。センサ用電源 DC24Vが内蔵されています。上限2段の警報リレーが内蔵されています。警報リレーは遅延タイマーを内蔵していて、誤動作を防いでいます。低価格の振動監視システムが構成できます。
入力信号4~20mA(ゼロ、スパン微調整器付)
出力信号4~20mA
入力抵抗10Ω
表示範囲0~任意のフルスケール値に設定可能
表示表示機:7セグメント赤色LED5桁
サンプリング周期(秒)0.1/0.2/0.5/1/2/3/4/5秒に設定可能 標準は1秒
確度±0.3%±1digit(23℃±5℃)
電源変換器駆動:+24V DC、50mA max、AC85~264V 50/60Hz 15VAmax
アラーム内容ALⅠ、ALⅡの上限2段 任意設定可能、自動復帰/自己保持 可能
リレーアラーム:各1C接点 定格AC250V,5A DC30V,5Amax(抵抗負荷)
アラーム遅延:0.1~99.9秒任意設定 標準は5秒
内容量1台
