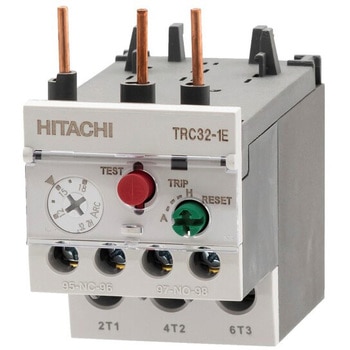

標準形サーマルリレー HCシリーズ

安心・安全を追求するグローバルスタンダード。

補助接点1a1b 定格使用電流(A)【補助接点(手動復帰)】コイル負荷(AC-15級)：(AC110V)2.5/(AC220V)2/(AC440V)1/(AC550V)1、コイル負荷(DC-13級)：(DC110V)0.28/(DC220V)0.14、【補助接点(自動復帰)】コイル負荷(AC-15級)：(AC110V)0.3/(AC220V)0.3/(AC440V)0.3/(AC550V)0.3 取付け方法電磁接触器組合せ、単独設置ユニット併用(UZ-32) 端子カバー付(フィンガープロテクト構造) 質量(kg)0.18 外形寸法(mm)45×75×90 定格最小：DC24V 10mA フレーム32 端子ねじ主回路：M4、操作回路：M3.5 機能手動・自動兼用復帰ヒートエレメント数2 定格通電電流(A)5 内容量1台

注意

※サーマルリレー TRC32-1E は電磁接触器との組み合わせ用のため、単体で盤面に取付けることができません。サーマルリレーを単体で盤面に取り付ける場合は、別売りの単独設置ユニット(UZ-32)を組み合わせてご使用ください。

お気に入りに追加

16件中 1～16件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 TRC32-1E 0.21A TRC32-1E 0.33A TRC32-1E 0.52A TRC32-1E 0.82A TRC32-1E 1.3A TRC32-1E 2.1A TRC32-1E 3.3A TRC32-1E 5.0A TRC32-1E 6.5A TRC32-1E 7.5A TRC32-1E 8.5A TRC32-1E 11A TRC32-1E 15A TRC32-1E 19A TRC32-1E 21.5A TRC32-1E 27A	適合モータ容量(200～220V)(kW) 選択解除 -三相かご形モータ(AC-3級)：0.2 三相かご形モータ(AC-3級)：0.4 三相かご形モータ(AC-3級)：0.75 三相かご形モータ(AC-3級)：1.5 三相かご形モータ(AC-3級)：2.2 三相かご形モータ(AC-3級)：3.7 三相かご形モータ(AC-3級)：5.5 三相かご形モータ(AC-3級)：7.5	適合モータ容量(400～440V)(kW) 選択解除 -三相かご形モータ(AC-3級)：0.2 三相かご形モータ(AC-3級)：0.4 三相かご形モータ(AC-3級)：0.75 三相かご形モータ(AC-3級)：1.5 三相かご形モータ(AC-3級)：2.2 三相かご形モータ(AC-3級)：3.7 三相かご形モータ(AC-3級)：5.5 三相かご形モータ(AC-3級)：7.5 三相かご形モータ(AC-3級)：11 三相かご形モータ(AC-3級)：15	サーマルリレー整定範囲(A) 選択解除 0.16～0.25 0.25～0.4 0.4～0.63 0.63～1 1～1.6 1.6～2.5 2.5～4 4～6 5～8 6～9 7～10 9～13 12～18 16～22 18～25 22～32	適合選択解除【電磁接触器】HC20、HC35 【電磁接触器】HC35	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
86386476	TRC32-1E 0.21A	-	-	0.16～0.25	【電磁接触器】HC20、HC35	￥5,330	￥3,500	￥3,500	￥3,850 （税込）	3日以内出荷返品不可
86386485	TRC32-1E 0.33A	-	-	0.25～0.4	【電磁接触器】HC20、HC35	￥5,330	￥3,500	￥3,500	￥3,850 （税込）	3日以内出荷返品不可
86386494	TRC32-1E 0.52A	-	三相かご形モータ(AC-3級)：0.2	0.4～0.63	【電磁接触器】HC20、HC35	￥5,330	￥3,500	￥3,500	￥3,850 （税込）	3日以内出荷返品不可
86386503	TRC32-1E 0.82A	-	-	0.63～1	【電磁接触器】HC20、HC35	￥5,330	￥3,500	￥3,500	￥3,850 （税込）	3日以内出荷返品不可
86386519	TRC32-1E 1.3A	三相かご形モータ(AC-3級)：0.2	三相かご形モータ(AC-3級)：0.4	1～1.6	【電磁接触器】HC20、HC35	￥5,330	￥3,500	￥3,500	￥3,850 （税込）	3日以内出荷返品不可
86386528	TRC32-1E 2.1A	三相かご形モータ(AC-3級)：0.4	三相かご形モータ(AC-3級)：0.75	1.6～2.5	【電磁接触器】HC20、HC35	￥5,330	￥3,500	￥3,500	￥3,850 （税込）	3日以内出荷返品不可
86386537	TRC32-1E 3.3A	三相かご形モータ(AC-3級)：0.75	三相かご形モータ(AC-3級)：1.5	2.5～4	【電磁接触器】HC20、HC35	￥5,330	￥3,500	￥3,500	￥3,850 （税込）	4日以内出荷返品不可
86386546	TRC32-1E 5.0A	-	三相かご形モータ(AC-3級)：2.2	4～6	【電磁接触器】HC20、HC35	￥5,330	￥3,500	￥3,500	￥3,850 （税込）	3日以内出荷返品不可
86386555	TRC32-1E 6.5A	三相かご形モータ(AC-3級)：1.5	三相かご形モータ(AC-3級)：3.7	5～8	【電磁接触器】HC20、HC35	￥5,330	￥3,500	￥3,500	￥3,850 （税込）	3日以内出荷返品不可
86386564	TRC32-1E 7.5A	-	-	6～9	【電磁接触器】HC20、HC35	￥5,330	￥3,500	￥3,500	￥3,850 （税込）	3日以内出荷返品不可
86386573	TRC32-1E 8.5A	三相かご形モータ(AC-3級)：2.2	-	7～10	【電磁接触器】HC20、HC35	￥5,330	￥3,500	￥3,500	￥3,850 （税込）	3日以内出荷返品不可
86386589	TRC32-1E 11A	-	三相かご形モータ(AC-3級)：5.5	9～13	【電磁接触器】HC20、HC35	￥5,330	￥3,500	￥3,500	￥3,850 （税込）	3日以内出荷返品不可
86386598	TRC32-1E 15A	三相かご形モータ(AC-3級)：3.7	三相かご形モータ(AC-3級)：7.5	12～18	【電磁接触器】HC20、HC35	￥5,330	￥3,500	￥3,500	￥3,850 （税込）	3日以内出荷返品不可
86386607	TRC32-1E 19A	三相かご形モータ(AC-3級)：5.5	-	16～22	【電磁接触器】HC35	￥5,330	￥3,500	￥3,500	￥3,850 （税込）	3日以内出荷返品不可
86386616	TRC32-1E 21.5A	-	三相かご形モータ(AC-3級)：11	18～25	【電磁接触器】HC35	￥5,330	￥3,500	￥3,500	￥3,850 （税込）	3日以内出荷返品不可
86386625	TRC32-1E 27A	三相かご形モータ(AC-3級)：7.5	三相かご形モータ(AC-3級)：15	22～32	【電磁接触器】HC35	￥5,330	￥3,500	￥3,500	￥3,850 （税込）	3日以内出荷返品不可
