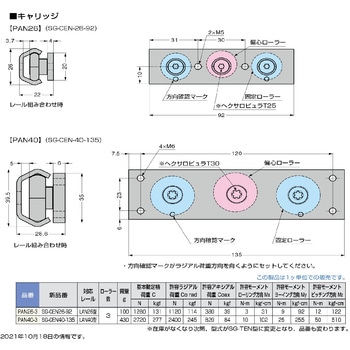

重量用リニアローラーレール SG-TEN型キャリッジ

型式がLAN型からSG-TEN型に変わりました。
ローラーが5つのタイプが追加になりました。
レールは特殊窒化処理を施し、耐久性に優れています。
キャリッジは予圧調整機能付きです。

材質鋼色ブラック仕上レール:窒化処理、キャリッジ:塗装内容量1個

注意

※重量用リニアローラーレールの技術情報を必ずご覧ください。
※レールとキャリッジは別々での販売です。
※キャリッジはレールと組み合わせる際に予圧調整をしてください。
※キャリッジの抜け防止のため、エンドストッパーを別途ご用意ください。

お気に入りに追加

4件中 1～4件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 SG-CEN26-92 SG-CEN26-142 SG-CEN40-135 SG-CEN40-195	適合レール選択解除 SG-TEN26型 SG-TEN40型	ローラー数選択解除 3 5	質量(g) 選択解除 100 180 430 610	基本動定格荷重C(N) 選択解除 1280 1730 2720 3670	許容ラジアル荷重(N) 選択解除 1120(114kgf)1520(155kgf)2400(245kgf)3240(330kgf)	許容アキシアル荷重(N) 選択解除 380(39kgf)540(55kgf)820(84kgf)1150(117kgf)	許容モーメント(N・m) 選択解除ローリング方向:3(31kgf・cm)、ヨーイング方向:9(92kgf・cm)、ピッチング方向:12(122kgf・cm)ローリング方向:5(51kgf・cm)、ヨーイング方向:15(153kgf・cm)、ピッチング方向:45(459kgf・cm)ローリング方向:10(102kgf・cm)、ヨーイング方向:25(255kgf・cm)、ピッチング方向:50(510kgf・cm)ローリング方向:18(184kgf・cm)、ヨーイング方向:42(428kgf・cm)、ピッチング方向:125(1275kgf・cm)	高さ(mm) 選択解除 26 39.5	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
03922460	SG-CEN26-142	SG-TEN26型	5	180	1730	1520(155kgf)	540(55kgf)	ローリング方向:5(51kgf・cm)、ヨーイング方向:15(153kgf・cm)、ピッチング方向:45(459kgf・cm)	26	￥20,800	￥19,980	￥19,980	￥21,978 （税込）	4日以内出荷返品不可
03922469	SG-CEN40-195	SG-TEN40型	5	610	3670	3240(330kgf)	1150(117kgf)	ローリング方向:18(184kgf・cm)、ヨーイング方向:42(428kgf・cm)、ピッチング方向:125(1275kgf・cm)	39.5	￥35,000	￥31,980	￥31,980	￥35,178 （税込）	4日以内出荷返品不可
03922478	SG-CEN26-92	SG-TEN26型	3	100	1280	1120(114kgf)	380(39kgf)	ローリング方向:3(31kgf・cm)、ヨーイング方向:9(92kgf・cm)、ピッチング方向:12(122kgf・cm)	26	￥14,500	￥12,980	￥12,980	￥14,278 （税込）	4日以内出荷返品不可
03922487	SG-CEN40-135	SG-TEN40型	3	430	2720	2400(245kgf)	820(84kgf)	ローリング方向:10(102kgf・cm)、ヨーイング方向:25(255kgf・cm)、ピッチング方向:50(510kgf・cm)	39.5	￥25,000	￥23,980	￥23,980	￥26,378 （税込）	4日以内出荷返品不可
