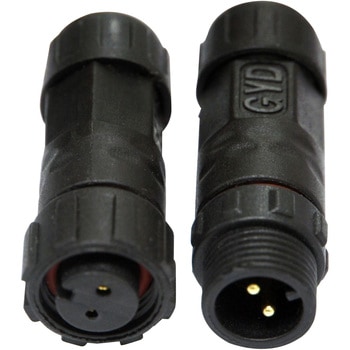

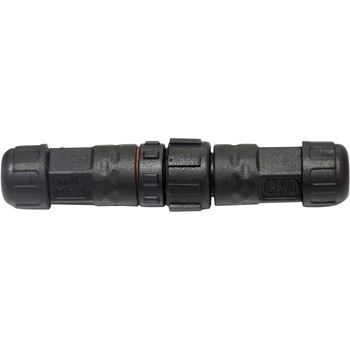

M12 防水コネクタ 2ピン 円形 オス/メスセット IP67 組立式 小型
・ケーブルに結線して使用する、組立式のM12防水コネクタです(オス・メスセット)。
・M12 A-coding準拠(高い汎用性)：
センサーやDC電源で広く普及している標準規格を採用。様々な産業機器や市販のケーブルとの接続互換性を確保しています。

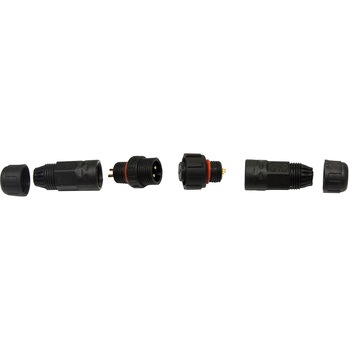

・ケーブルグランド機構(確実な防水)：
両端の機構がケーブルを強力に掴みシールすることで、IP67の高い防水・防塵性能を実現。幅広いケーブル径(3.5～6mm)に適合し、接続部を確実に保護します。

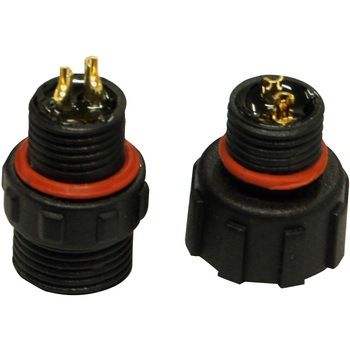

・はんだ結線方式(高い信頼性)：
電気的に安定し振動にも強い「ソルダーカップ端子」を採用。長期にわたり安定した接続を維持します。
- 用途
- 屋外照明、工事設備、信号機器、各種センサー等の電源ケーブル中継接続 等
- 色
- 黒
- 質量(g)
- 9
- 極数
- 2
- 定格電圧(V)
- AC/DC 300
- 定格電流(A)
- 8

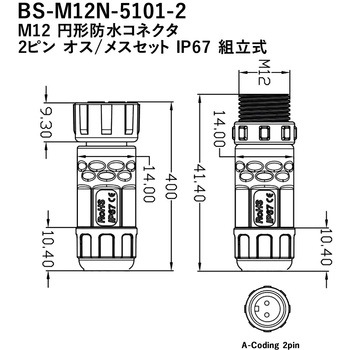

- 寸法(幅W×奥行D×高さH)(mm)
- 【オス側】14.0× 14.0× 41.4【メス側】14.0× 14.0× 40.0
- 適合ケーブル外径(Φmm)
- 3.5 ～ 6.0
- 導体断面積(mm2)
- 適合：1.0以下 (AWG18 / 0.75推奨)
- 動作温度(℃)
- -40～+105
- 適合安全規格
- UL:2238 / CSA:C22.2 No.182.3
- RoHS指令(10物質対応)
- 対応
- IP等級
- 67
- 結線方法
- はんだ付け(ソルダーカップ端子)
- 挿抜回数
- 約3000回
- 嵌合部形状
- M12 スクリューロック (A-Coding)
- 内容量
- 1個
注意
※定格電流8Aに近い電流で長距離の配線を行う場合、電圧降下を考慮し、十分な導体断面積を持つケーブルを選定してください。コネクタ・コネクタ付ケーブル の新着商品
