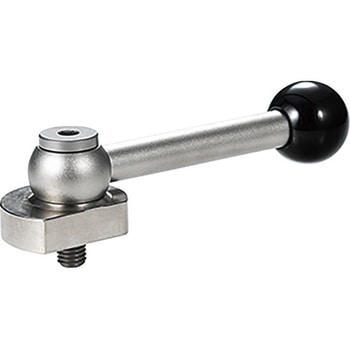

カムレバー 水平レバータイプ(ステンレス製) LZXS‐GV

あらゆるポジションで強力にワークをクランプ。すばやく、確実な操作が可能です。
水平レバータイプ。上部スペースに制限がある場合に適しています。

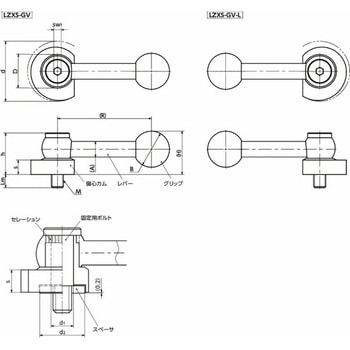

【構造】
カムレバーは、偏心カム・スペーサ・固定用ボルト・レバーで構成されています。
取りつけは固定用ボルトを六角レンチで締めつけて行います。
固定用ボルトを締めつけたあとでも、スペーサにより、偏心カムと取りつけ面との間にクリアランスが確保されて、偏心カムはスムーズに回転します。
偏心カムを固定したままにしたい場合にはスペーサを取りはずしてください。
偏心カムとレバーはセレーションによりかみ合っており、偏心カムに対するレバーの位置を組みつけの際に設定できます。
