ロケートリング ボルトタイプ用4穴
プラスチック金型用のロケートリングです。
金型と成型機の位置決めの役割をします。
標準的なボルトで取り付けるタイプです。
トラスコ品番249-9699
材質炭素鋼(S45C)

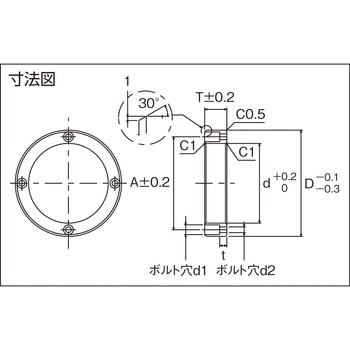

寸法d(mm)70
寸法A(mm)85
寸法t(mm)8
寸法D(mm)100
寸法T(mm)15
寸法d1(mm)ボルト穴：11
寸法d2(mm)ボルト穴：6.5
適合ボルトM6
内容量1個
