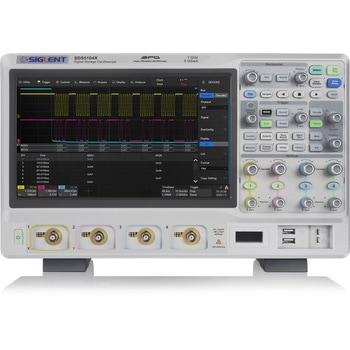

デジタル・オシロスコープ SDS5000Xシリーズ(350M/500M/1GHz、4ch+16ch、8bit)
【最大1GHz帯域・4ch対応オシロスコープ】350MHz/500MHz/1GHzの帯域ラインアップと4チャンネル入力に対応。高速デジタル回路、電源回路、通信機器評価まで幅広い用途をカバー。
【5GSa/sサンプリング&最大250Mptsメモリ】最高5GSa/sの高速サンプリングと最大250Mポイントのロングメモリにより、高速現象の詳細解析と長時間波形の同時観測が可能。

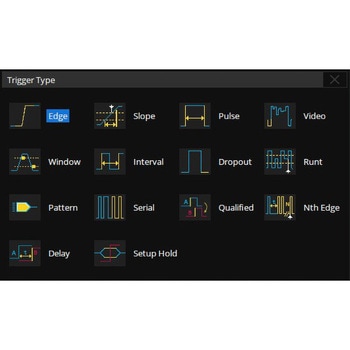

【高速更新&高度なトリガ機能】最大110，000波形/秒の高速更新で低頻度の異常も確実に捕捉。ゾーントリガ、ラントトリガなど最大11種類のトリガに対応。
【タッチ操作&リモート制御】10.1インチタッチスクリーンで直感操作。Webサーバ内蔵により、PCや端末からの遠隔操作やSCPI制御にも対応。

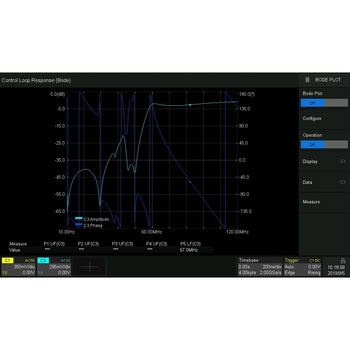

【シリアル解析・多機能統合】I2C/SPI/UART/CAN/CAN FD/LIN/FlexRay/I2S/MIL-STD-1553Bのトリガ・デコードに対応。ロジックアナライザ、AWG、DMM、電源解析などを1台に集約。
用途電気信号の波形の観測、研究用、デバック用仕様最高波形キャプチャレート：110000wfm/s(ノーマルモード)、500000wfm/s(シーケンスモード)、デジタルチャンネル：16ch、55種類自動測定機能質量(kg)4チャンネル数4ch+16ch分解能8ビット外形寸法(幅W×奥行D×高さH)(mm)370×144×231インターフェースUSB 2.0 ホスト、 USB 2.0 デバイス、 LAN、AUX出力(TRIG OUT、PASS/FAIL)、10 MHz入出力、VGA出力ディスプレイ10.1インチLCDタッチスクリーントリガーエッジ、スロープ、パルス幅、ウィンドウ、ラント、インターバル、ドロップアウト、パターン、ビデオ、クオリファイド、エヌス・エッジ、ディレイ、セットアップ・ホールド、シリアル(I2C、SPI、UART、CAN、LIN)波形更新レート：110000波形/秒サンプルレート5GS/s(インターリーブ)、2.5GS/s(非インターリーブ)メモリ長さ250M内容量1個
注意
※取扱説明書：メーカー公式HPよりダウンロードいただけます※保証：国内正規品として、本体3年・アクセサリー1年の保証が適用されます
※校正：費用は機種により異なります。詳細はメーカー公式HPよりお問い合わせください
※校正書類3点セット付き校正に対応しております
※非該当証明書：詳細はメーカー公式HPよりお問い合わせください
