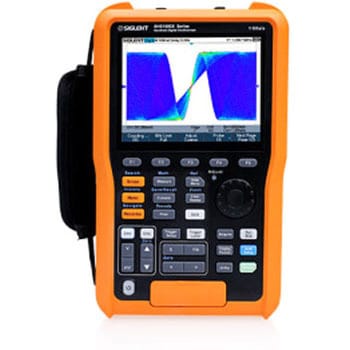

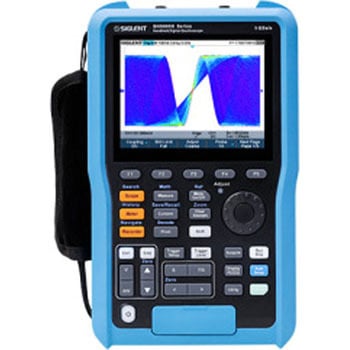

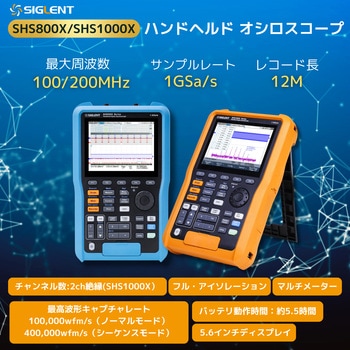

ハンドヘルド・デジタル・オシロスコープ SHS800X/SHS1000Xシリーズ(100MHz～200MHz、2ch)

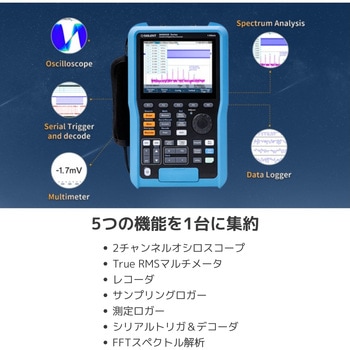

【多機能ポータブル設計】オシロスコープ、シリアルトリガ&デコード、スペクトル解析、データロガー、マルチメータを1台に集約。
【高電圧絶縁対応】絶縁モデル(SHS1000Xのみ)はCAT III 600Vrms、CAT II 1000Vrmsに準拠したフルアイソレーション設計。オシロスコープ機能、マルチメータ機能ともに高電圧環境での測定が可能。

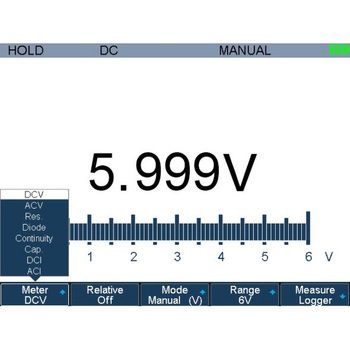

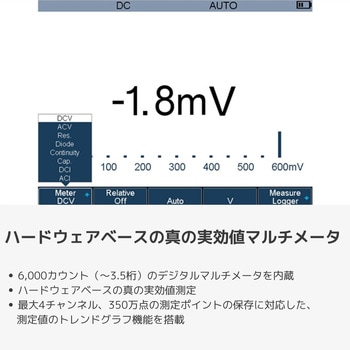

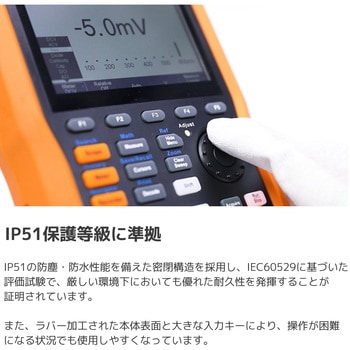

【堅牢設計&マルチメータ内蔵】IP51防塵・防滴仕様とラバー加工筐体で現場使用に最適。6，000カウント真の実効値マルチメータとトレンドグラフ機能を搭載。

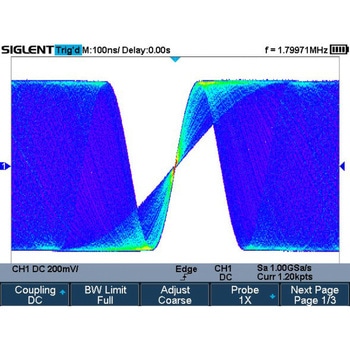

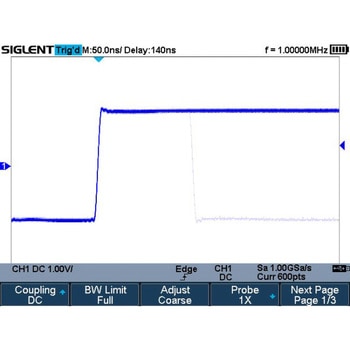

【高速サンプリング性能】最大1GSa/s(1ch使用時)、2ch同時使用時でも500MSa/sを実現。急峻な立ち上がり波形や短パルス信号も高精度に観測可能。
【大容量メモリ搭載】最大12Mpts(1ch使用時)、6Mpts(2ch使用時)で長時間波形の記録・解析に対応。詳細な再生や後解析を可能にし、開発効率を向上。

用途: 波形の分析、高速現象の観測、過渡現象の観測、電気計測、点検用、バグ解析

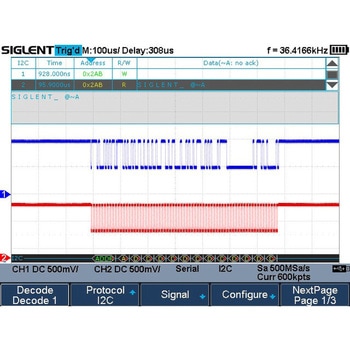

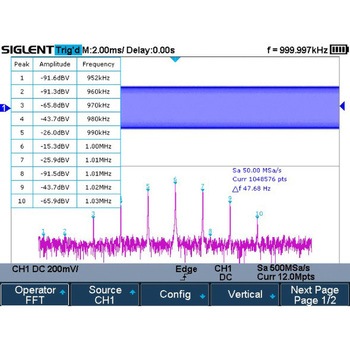

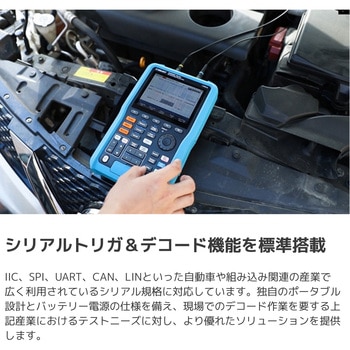

仕様: 最高波形キャプチャレート：100000wfm/s(ノーマルモード)、400000wfm/s(シーケンスモード)、FFT機能、シリアルデコード(標準)：I2C SPI UART CAN LIN、3 2/1桁マルチメーター機能、
質量(kg): 1.75
分解能: 8～11ビット

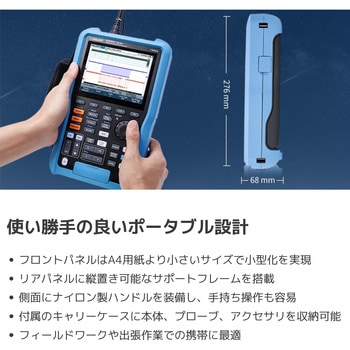

外形寸法(幅W×奥行D×高さH)(mm): 168×68×276
インターフェース: USB ホスト、 USB デバイス
ディスプレイ: 5.6インチLCD
トリガー: エッジ、スロープ、パルス幅、ウィンドウ、ラント、インターバル、ドロップアウト、パターン、ビデオ
波形: 更新レート：100000波形/秒
サンプルレート: 1 GSa/s(1ch使用時)、 500 MSa/s(2ch使用時)
メモリ長さ: 12M
内容量: 1個

※取扱説明書：メーカー公式HPよりダウンロードいただけます
※保証：国内正規品として、本体3年・アクセサリー1年の保証が適用されます
※校正：費用は機種により異なります。詳細はメーカー公式HPよりお問い合わせください
※校正書類3点セット付き校正に対応しております
※非該当証明書：詳細はメーカー公式HPよりお問い合わせください
