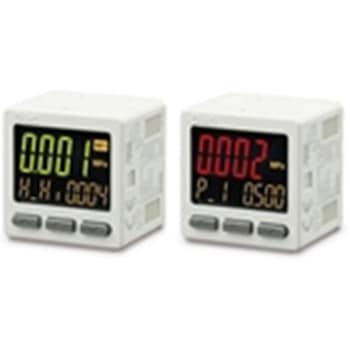

ISE20A Series 3画面高精度デジタル圧力スイッチ

Name: ISE20A Series 3画面 高精度デジタル圧力スイッチ
Brand: SMC

汎用流体用20C SeriesにIO-Link対応を追加
20A Seriesに微圧レンジを追加
測定値を見ながら設定が可能
設定項目の見える化
簡単3ステップ設定
簡単画面切替
ディレー時間：最速1.5ms以下
消費電流：25mA以下

仕様デジタルフィルタ：0， 10， 50， 100， 500， 1000， 5000ms使用温度範囲(℃)動作時：‐5～50、保存時：‐10～60(結露および凍結しないこと)規格UL/CSA(E216656)、CE/UKCAマーキング耐電圧AC1000V 1分間充電部一括と筐体間精度表示精度：±2%F.S.±1digit(周囲温度25±3℃時)、繰返し精度：±0.2%F.S.±1digit、アナログ出力精度：±2.5%F.S.(周囲温度25±3℃時)、：アナログ出力直線性：±1%F.S.、温度特性：±2%F.S.(25℃基準)表示表示方式：LCD、画面数：3画面(メイン画面、サブ画面×2)、表示色：メイン画面：赤/緑、サブ画面：橙、表示桁数：メイン画面：4桁(7セグメント)、サブ画面：4桁(上位1桁11セグメント、その他7セグメント)、動作表示灯：スイッチ出力ON時点灯(OUT1、OUT2：橙)アナログ出力電圧出力：0.6～5V、出力インピーダンス：約1kΩ、電流出力：2.4～20mA、最大負荷インピーダンス(電源電圧12V時：300Ω、電源電圧24V時：600Ω)、最小負荷インピーダンス： 50Ω入力無電圧入力：0.4V以下、入力モード：オートシフト、オートシフトゼロより選択、入力時間：5ms以上電源電圧(V)DC12～24±10% リップル(p-p)10%以下保護等級IP40消費電流(mA)35以下配管R1/8単位SI単位固定絶縁抵抗(MΩ)50以上(DC500Vメガにて) 充電部一括と筐体間設定圧力範囲(MPa)‐0.105～1.050耐圧力(MPa)1.5出力仕様NPNオープンコネクタ+アナログ電圧出力保護逆接続保護RoHS指令(10物質対応)対応定格圧力範囲(MPa)‐0.100～1.000スイッチ出力出力形式：NPNまたはPNPオープンコレクタ2出力、出力モード：ヒステリシスモード、ウインドコンパレータモード、エラー出力、出力オフ、スイッチ動作：正転出力、反転出力、最大負荷電流：80mA、最大印加電圧(NPNのみ)：28V、内部降下電圧(残留電圧)：1V以下(負荷電流80mA時)、ディレー時間：1.5ms以下(チャタリング防止機能時：20， 100， 500， 1000， 2000， 5000ms選択)、応差(ヒステリシスモード・ウインドコンパレータモード)：0から可変、短絡保護：装備設定最小単位(MPa)0.001使用湿度範囲(%RH)動作時・保存時：35～85(結露しないこと)校正証明書ありリード線長さ(m)コネクタ付：2内容量1個

1件中 1～1件各品番毎の詳細は注文コードをクリックしてください

注文コード

品番
