超小型高精度タッチスイッチ[PTシリーズ]

高精度タッチスイッチPTシリーズは、その外径M5×全長17mmの超小型サイズで世界最小級を誇ります。
この超小型が限られた取付スペースでも問題なく取り付けを可能にし、機械の小型化を実現します。
半導体製造プロセスから自動車業界、金型、医療機器など、幅広い設備で活躍します。

用途

あらゆる生産設備や工作機械、ロボットの高精度な位置決めやワークや治具の有無検出などにご利用いただけます。
マイクロスイッチやリミットスイッチの置き換えとして採用実績多数
M5またはΦ5、最短17mmというコンパクトなサイズ
1μm/3μmから選べる動作点の繰返し精度(レンジ)
小型ながらも機械的・電気的に300万回の耐久性を誇る
限られたスペースでも「精密位置決め」「原点出し」が可能

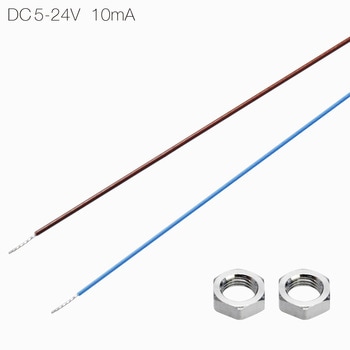

ストローク(mm)1.5(全体の動き) 使用温度範囲(℃)0～80(結露なきこと) 接点構成接点形、1信号型材質(ケース)SUS303 寿命接点精度：300万回振動10～55Hz 複振幅1.5 X、Y、Z各方向耐衝撃(m/s²)300(3回、X・Y・Z各方向) 材質(コンタクト)SUS HRC45 外径(mm)5 RoHS指令(10物質対応)対応軸受種類メタル軸受けロッド先端形状プランジャ式ケーブル形状ストレート応差(mm)0 接点定格DC5V～DC24V 定常電流10mA以下(突入電流 20mA以下) LED付の場合、LEDに10mA以上の電流が流れないよう電流制限が必要です。内容量1個

お気に入りに追加

20件中 1～20件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 PT5M1CB PT5M1CB-L PT5M1WA PT5M1WA-L PT5M1WB PT5M1WB-L PT5M3WA-L PT5M3WB-L PT5S1CB PT5S1CB-L PT5S1WA PT5S1WA-L PT5S1WB PT5S3WA-L PT5S3WB-L PTP5M1CB PTP5M1CB-L PTP5M3CB-B PTP5S1CB PTP5S1CB-L	付属品選択解除 -ナット2個	全長(mm) 選択解除 18.5 21.5 25 27.5	タイプ選択解除外形：ストレート外形：ネジ径	ねじピッチ選択解除 M5×0.5 Φ5	ケーブル長(m) 選択解除 0.5 2	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安

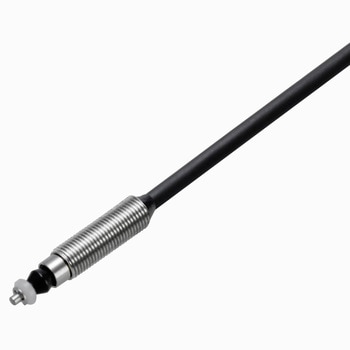

44792048	PTP5M3CB-B	ナット2個	27.5	外形：ネジ径	M5×0.5	2	￥6,930	￥6,898	￥6,898	￥7,588 （税込）	5日以内出荷返品不可

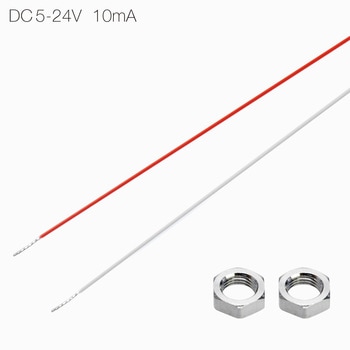

44792057	PT5M1WA	ナット2個	21.5	外形：ネジ径	M5×0.5	0.5	￥6,380	￥6,298	￥6,298	￥6,928 （税込）	5日以内出荷返品不可
44792066	PT5M1WA-L	ナット2個	21.5	外形：ネジ径	M5×0.5	0.5	￥6,710	￥6,698	￥6,698	￥7,368 （税込）	12日以内出荷返品不可

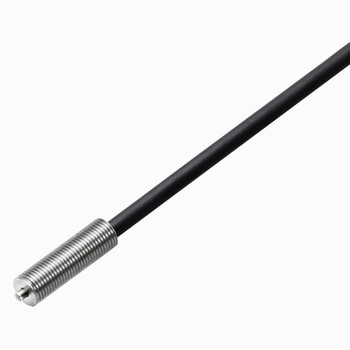

44792075	PT5M1CB-L	ナット2個	18.5	外形：ネジ径	M5×0.5	2	￥7,260	￥6,998	￥6,998	￥7,698 （税込）	5日以内出荷返品不可
44792084	PT5M1WB-L	ナット2個	18.5	外形：ネジ径	M5×0.5	0.5	￥6,710	￥6,698	￥6,698	￥7,368 （税込）	5日以内出荷返品不可

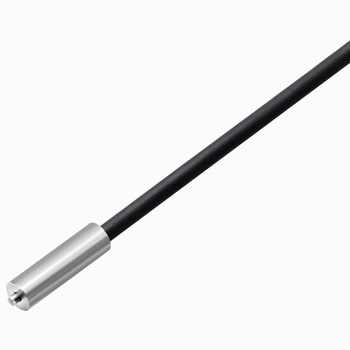

44792100	PT5S1CB	-	18.5	外形：ストレート	Φ5	2	￥6,600	￥6,598	￥6,598	￥7,258 （税込）	5日以内出荷返品不可
44792109	PT5M1CB	ナット2個	18.5	外形：ネジ径	M5×0.5	2	￥6,930	￥6,898	￥6,898	￥7,588 （税込）	5日以内出荷返品不可
44792118	PT5M1WB	ナット2個	18.5	外形：ネジ径	M5×0.5	0.5	￥6,380	￥6,298	￥6,298	￥6,928 （税込）	5日以内出荷返品不可

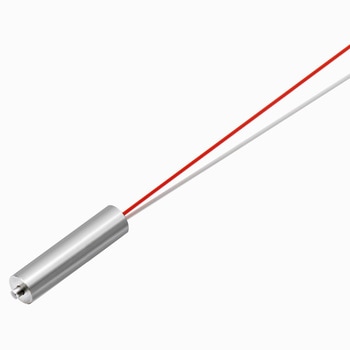

44792127	PT5S1WA	-	21.5	外形：ストレート	Φ5	0.5	￥6,050	￥5,998	￥5,998	￥6,598 （税込）	12日以内出荷返品不可
44792136	PT5S1WA-L	-	21.5	外形：ストレート	Φ5	0.5	￥6,380	￥6,298	￥6,298	￥6,928 （税込）	12日以内出荷返品不可

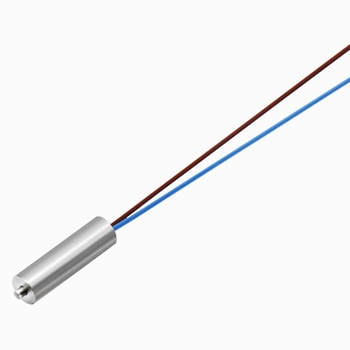

44792145	PT5S1WB	-	18.5	外形：ストレート	Φ5	0.5	￥6,050	￥5,998	￥5,998	￥6,598 （税込）	12日以内出荷返品不可
44792154	PT5S1CB-L	-	18.5	外形：ストレート	Φ5	2	￥6,930	￥6,898	￥6,898	￥7,588 （税込）	12日以内出荷返品不可
44792170	PTP5M1CB	ナット2個	25	外形：ネジ径	M5×0.5	2	￥7,480	￥7,398	￥7,398	￥8,138 （税込）	5日以内出荷返品不可
44792179	PTP5M1CB-L	ナット2個	25	外形：ネジ径	M5×0.5	2	￥7,810	￥7,798	￥7,798	￥8,578 （税込）	12日以内出荷返品不可
44792188	PTP5S1CB	-	25	外形：ストレート	Φ5	2	￥7,150	￥6,998	￥6,998	￥7,698 （税込）	12日以内出荷返品不可
44792197	PTP5S1CB-L	-	25	外形：ストレート	Φ5	2	￥7,480	￥7,398	￥7,398	￥8,138 （税込）	12日以内出荷返品不可
44792206	PT5M3WA-L	ナット2個	21.5	外形：ネジ径	M5×0.5	0.5	￥5,610	￥5,598	￥5,598	￥6,158 （税込）	5日以内出荷返品不可
44792215	PT5M3WB-L	ナット2個	18.5	外形：ネジ径	M5×0.5	0.5	￥5,610	￥5,598	￥5,598	￥6,158 （税込）	12日以内出荷返品不可
44792224	PT5S3WA-L	-	21.5	外形：ストレート	Φ5	0.5	￥5,280	￥5,198	￥5,198	￥5,718 （税込）	5日以内出荷返品不可
44792240	PT5S3WB-L	-	18.5	外形：ストレート	Φ5	0.5	￥5,280	￥5,198	￥5,198	￥5,718 （税込）	12日以内出荷返品不可
