ミニストッパスイッチ[STMシリーズ]
![ミニストッパスイッチ[STMシリーズ] Metrol(メトロール)](http://jp.images-monotaro.com/Monotaro3/pi/full/mono44792328-230824-02.jpg "注文コード：44792328,44792337")
![ミニストッパスイッチ[STMシリーズ] Metrol(メトロール)](http://jp.images-monotaro.com/Monotaro3/pi/full/mono44791120-230824-04.jpg "注文コード：44792346,44792355,44792380,44792389,44792407,44792416,44792425,44792434")
![ミニストッパスイッチ[STMシリーズ] Metrol(メトロール)](http://jp.images-monotaro.com/Monotaro3/pi/full/mono44791138-230824-06.jpg "注文コード：44792355,44792389,44792416,44792434")
![ミニストッパスイッチ[STMシリーズ] Metrol(メトロール)](http://jp.images-monotaro.com/Monotaro3/pi/full/mono44791156-230824-04.jpg "注文コード：44792328,44792337,44792364,44792398")
![ミニストッパスイッチ[STMシリーズ] Metrol(メトロール)](http://jp.images-monotaro.com/Monotaro3/pi/full/mono44792346-230824-02.jpg "注文コード：44792346,44792355")
![ミニストッパスイッチ[STMシリーズ] Metrol(メトロール)](http://jp.images-monotaro.com/Monotaro3/pi/full/mono44792364-230824-02.jpg "注文コード：44792364")
![ミニストッパスイッチ[STMシリーズ] Metrol(メトロール)](http://jp.images-monotaro.com/Monotaro3/pi/full/mono44792380-230824-02.jpg "注文コード：44792380,44792389")
![ミニストッパスイッチ[STMシリーズ] Metrol(メトロール)](http://jp.images-monotaro.com/Monotaro3/pi/full/mono44792398-230824-02.jpg "注文コード：44792398")
![ミニストッパスイッチ[STMシリーズ] Metrol(メトロール)](http://jp.images-monotaro.com/Monotaro3/pi/full/mono44792407-230828-02.jpg "注文コード：44792407,44792416")
![ミニストッパスイッチ[STMシリーズ] Metrol(メトロール)](http://jp.images-monotaro.com/Monotaro3/pi/full/mono44792425-230824-02.jpg "注文コード：44792425,44792434")

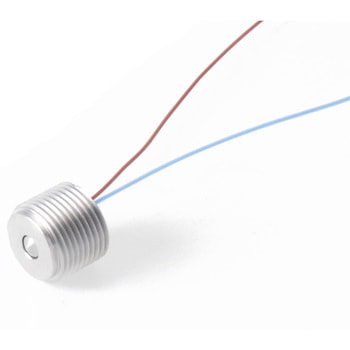

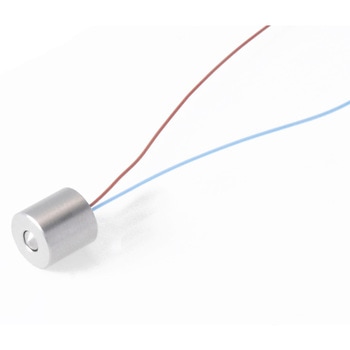

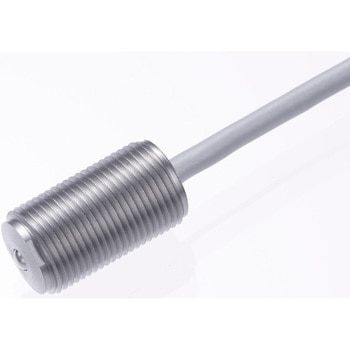

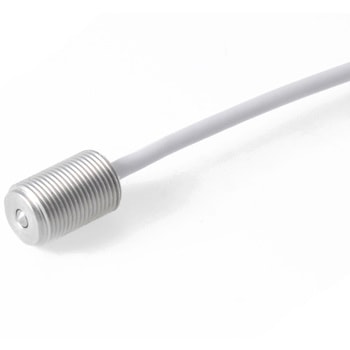

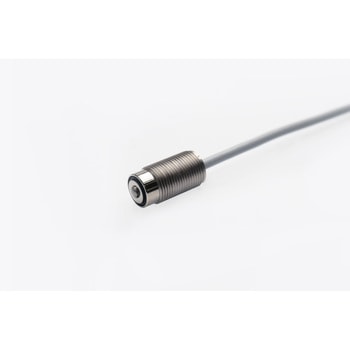

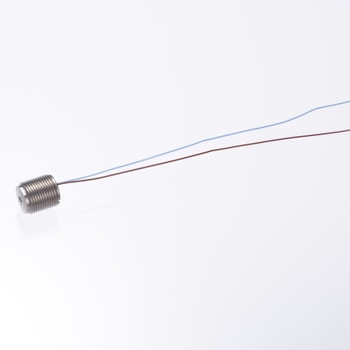

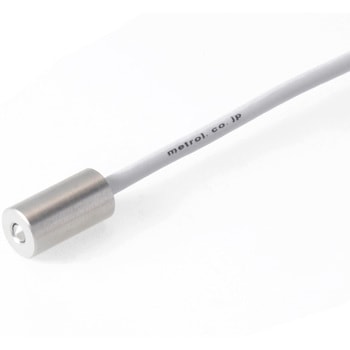

STMシリーズは、焼き入れストッパ面を持つ超小型タッチスイッチです。
最小でΦ8、L寸8mmの超小型サイズを実現し、狭い取付スペースにも適応することが可能です。
そのコンパクトなサイズと機能性は、機械の小型化とコストダウンに寄与します。
用途
あらゆる生産設備や工作機械、ロボットの高精度な位置決めやワークや治具の有無検出などにご利用いただけます。
マイクロスイッチやリミットスイッチの置き換えとして採用実績多数
最小サイズΦ8×8mm、焼き入れストッパ面を装備
狭いスペースにも適合し、機械の小型化を可能にする
直進当り用と偏角当り用の2種類
防水型(IP67)は、可動部だけでなくストッパ面も防塵機能を持つ
可動部はフリクションレスの板バネを使用、可動部のカジリを防止
取付基準寸法精度が高く、交換作業が容易
使用温度範囲(℃)0～80(結露なきこと)
接点構成接点形、1信号型
材質(ケース)SUS HRC45
寿命接点精度：1000万回
繰返し精度(μm)10
振動10～55Hz 複振幅1.5 X、Y、Z各方向
耐衝撃(m/s2)300(3回、X・Y・Z各方向)
材質(コンタクト)SUS HRC50～
RoHS指令(10物質対応)対応
軸受種類メタル軸受け
衝撃エネルギー0.2J(耐衝撃エネルギー)
動作形態A：NO
ケーブル形状ストレート
応差(mm)0
接点定格DC5V～DC24V 定常電流10mA以下(突入電流 20mA以下) LED付の場合、LEDに10mA以上の電流が流れないよう電流制限が必要です。
内容量1個
マイクロスイッチやリミットスイッチの置き換えとして採用実績多数
最小サイズΦ8×8mm、焼き入れストッパ面を装備
狭いスペースにも適合し、機械の小型化を可能にする
直進当り用と偏角当り用の2種類
防水型(IP67)は、可動部だけでなくストッパ面も防塵機能を持つ
可動部はフリクションレスの板バネを使用、可動部のカジリを防止
取付基準寸法精度が高く、交換作業が容易
