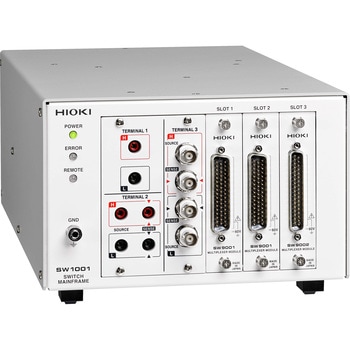

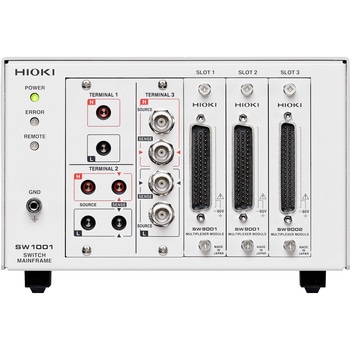

スイッチメインフレーム(3スロット)
電池の多チャネル測定に最適な、モジュール式のスイッチシステム。
最大66ch (2線)～18ch (4端子対)
インピーダンス計測に配慮した回路設計で測定誤差を低減。
電圧計とバッテリテスタを切り替えて測定が可能。
チャネルごと保護用ヒューズ内臓、万が一の経路短絡時に測定対象の電池を保護。
用途電池セルのOCV測定、内部抵抗測定、外装電位測定に
付属品電源コード ×1， 取扱説明書 ×1， 使用上の注意 ×1， USBドライバCD ×1
質量(kg)3.7
電源AC 100 V～AC 240 V / 30 VA (50/60 Hz)
寸法(幅W×高さH×奥行D)(mm)215×132×420
機能チャネル切り替え， 結線方式， スキャン機能， 通信コマンド転送， チャネルディレイ， シールド切り替え
最大入力電圧DC 60 V (DC 60 Vを超える電池パックは接続不可)， AC 30 Vrms， 42.4 Vpeak， 対地間最大定格電圧: DC 60 V
RoHS指令(10物質対応)対応
最大接続台数2台(2線式 1台 + 4線式 1台，または2線式 1台 + 4端子対 1台)
適合モジュールマルチプレクサモジュールSW9001 (2線式/4線式)， マルチプレクサモジュールSW9002 (4端子対)
スロット数(個)3
通信インターフェースLAN， USB， RS-232C (ホスト用，測定器用)
内容量1台
注意
※SW1001にマルチプレクサモジュールは標準付属していません。別途ご用意ください。接続ケーブルはお客様の用途によりご選定ください。※該非判定説明書はメーカーHPよりダウンロード可能です。詳細はメーカーHPにてご確認ください。※このメーカーの商品は、実際に使用されるお客様に限りご注文いただけます。製品仕様は国内向けです。校正書類付の場合、書類言語は和文です。
