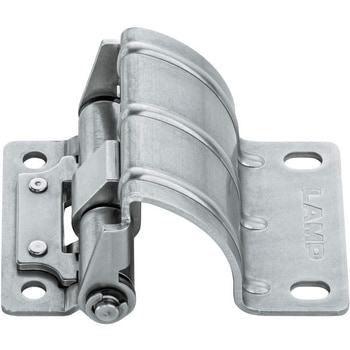

ワンウェイトルク裏蝶番HG-TQU15型
一方向のみにトルクが発生するトルク裏蝶番です。逆方向のトルクが発生しないため、扉などをスムーズに操作できます。
軸の向きを水平・垂直にして使用できます。
用途医療機器、検査装置、各種自動機器
材質/仕上固定本体・回転本体：ステンレス鋼(SUS304)/光沢バレル研磨、固定筒：ポリアセタール(POM)/ブラック、シャフト：ステンレス鋼/-、ハウジング：亜鉛合金/ニッケルめっき
質量(g)145
推奨ねじM5ねじ
トルク値N・m(kgf・cm)1.5(+40%・-20%)[15.3(+40%・-20%)]
RoHS指令(10物質対応)対応
内容量1個
注意
※取扱い上のご注意を必ずご確認ください。※フリーストップしない範囲では、ストッパーなどを設けてください。
※ヒンジ同士の軸心がずれないように取り付けてください。
※経年変化や温度・湿度などによるトルク低下を考慮し、出荷時のトルクを高めに設定しています。
※輸送中にヒンジが開閉しないようにコーションシールが付いています。製品取付時に外してください。
※蓋や扉の口開きを防止するため、キャッチ・ラッチを併用してください。
