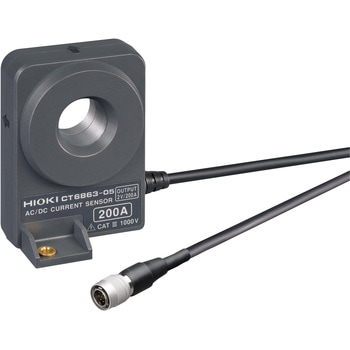

AC/DCカレントセンサ
AC/DC 200A、ME15W端子
AC/DC電流を高精度に測定できる貫通型の電流センサ。
-30～+85℃の環境で使用でき自動車計測に最適。
電流測定はもちろん、高精度な電力測定にもご使用いただけます。
用途EV， HEV等電気自動車の電流計測、太陽光発電・燃料電池評価等、バッテリの充放電からインバータ2次側まで。
付属品取扱説明書 ×1， マークバンド ×6
質量(g)350
寸法70W×100H×53Dmm，
電源パワーアナライザPW8001， PW6001， PW3390、センサユニットCT9555， CT9556， CT9557、3CH電流ユニットU8977経由で供給
出力電圧レート：2 V/定格電流値 ※本器の出力はセンサユニット経由で出力されるAC+DC電圧です。
コード長さ(m)3
定格電流(A)AC/DC200
消費電力6VA以下(200A/55Hz測定，±12V電源時)
周波数特性振幅:DC～500kHz，位相:DC～300kHz
使用温湿度範囲-30℃～+85℃，80%rh以下(結露しないこと)
測定可能導体径(Φmm)24以下
最大定格電圧(V)対地間：AC/DC 1000 (50/60Hz， CAT III)
内容量1個
注意
※電源供給とメモリハイコーダ等への接続にはオプションのCT9555、CT9556、CT9557のいずれかが必要です。測定器本体は、1MΩ以上の高入力インピーダンスの機器をご使用ください。※該非判定説明書はメーカーHPよりダウンロード可能です。詳細はメーカーHPにてご確認ください。※このメーカーの商品は、実際に使用されるお客様に限りご注文いただけます。製品仕様は国内向けです。校正書類付の場合、書類言語は和文です。※個人宅(戸建住宅・集合住宅)様への配送は行っておりません。
