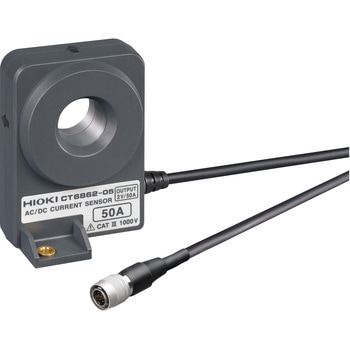

AC/DCカレントセンサ
AC/DC 50A、ME15W端子
AC/DC電流を高精度に測定できる貫通型の電流センサ。
-30～+85℃の環境で使用でき自動車計測に最適。
電流測定はもちろん、高精度な電力測定にもご使用いただけます。
用途EV， HEV等電気自動車の電流計測、太陽光発電・燃料電池評価等、バッテリの充放電からインバータ2次側まで。
仕様●最大入力電流：100A rms (ディレーティング範囲内)●振幅/位相確度：DC (±0.05% rdg. ±0.01% f.s.、位相規定無し)、16 Hz≦ f≦ 400 Hz (±0.05% rdg. ±0.01% f.s.、±0.2°)、1 MHzまで規定
付属品取扱説明書×1、マークバンド×6
質量(g)340
電源パワーアナライザPW8001、PW6001、PW3390、センサユニットCT9555、CT9556、CT9557、3CH電流ユニットU8977経由で供給
出力電圧レート：2V/定格電流値※本器の出力はセンサユニット経由で出力されるAC+DC電圧です。
コード長さ(m)3
定格電流(A)AC/DC50
消費電力5VA以下(50A/55Hz測定、±12V電源時)
寸法(幅W×高さH×奥行D)(mm)70×100×53
周波数特性振幅：DC～1MHz、位相：DC～300kHz
使用温湿度範囲-30～85℃、80%rh以下(結露しないこと)
測定可能導体径(Φmm)24以下
最大定格電圧(V)対地間：AC/DC1000(50/60HzCATIII)
内容量1個
注意
※電源供給とメモリハイコーダ等への接続にはオプションのCT9555、CT9556、CT9557のいずれかが必要です。測定器本体は、1MΩ以上の高入力インピーダンスの機器をご使用ください。※該非判定説明書はメーカーHPよりダウンロード可能です。詳細はメーカーHPにてご確認ください。※このメーカーの商品は、実際に使用されるお客様に限りご注文いただけます。製品仕様は国内向けです。校正書類付の場合、書類言語は和文です。※個人宅(戸建住宅・集合住宅)様への配送は行っておりません。
特別運賃
| 地域 | 単位 | 配送費 |
|---|---|---|
| 全国 | 数量1につき | ￥ 1,500 / 税込 ￥ 1,650 |
| 北海道地方 | 数量1につき | ￥ 1,500 / 税込 ￥ 1,650 |
| 沖縄地方 | 数量1につき | ￥ 1,500 / 税込 ￥ 1,650 |
| 離島 | 数量1につき | ￥ 1,500 / 税込 ￥ 1,650 |
