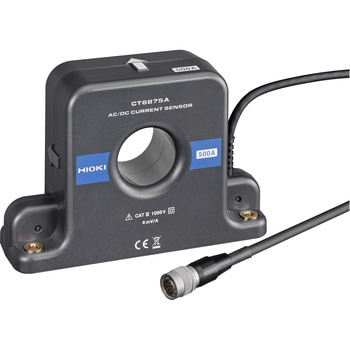

AC/DCカレントセンサ
AC/DC 500A、ME15W端子、ケーブル長10m
AC/DC 電流を高精度に測定できる貫通型の電流センサ
大電流化、高速化するインバーターの電流測定に対応
用途太陽光発電・燃料電池評価等、バッテリの充放電からインバータ2次側まで。
仕様最大入力電流：ディレーティング範囲内、±1500Apeakまで(設計値、40℃以下かつ20ms以内)
付属品取扱説明書 ×1， マークバンド ×6， 使用上の注意 ×1
質量(g)1150
寸法160W×112H×50Dmm
電源パワーアナライザPW8001， PW6001， PW3390、センサユニットCT9555， CT9556， CT9557、3CH電流ユニットU8977経由で供給
ケーブル長(m)10
出力電圧レート：4mV/A※本器の出力はセンサユニット経由で出力されるAC+DC電圧です。
定格電流(A)AC/DC500
周波数特性振幅: DC～2 MHz (CT6875A)， DC～1.5 MHz (CT6875A-1)、位相: DC～1 MHz
使用温湿度範囲-40℃～ +85℃， 80% rh以下 (結露しないこと)
直線性±5 ppm Typical
定格電力(VA)最大：7(500A/55Hz測定時)
オフセット電圧：±5 ppm Typical(23℃、無入力)
測定可能導体径(Φmm)36 以下
基本確度(DC， 45 Hz ≦ f ≦ 66 Hz) 振幅: ±0.04% rdg. ±0.008% f.s. ，位相: ±0.08°
最大定格電圧(V)対地間：AC/DC 1000 (50/60Hz， CAT III)
内容量1個
注意
※電源供給とメモリハイコーダ等への接続にはオプションのCT9555、CT9556、CT9557のいずれかが必要です。測定器本体は、1MΩ以上の高入力インピーダンスの機器をご使用ください。※該非判定説明書はメーカーHPよりダウンロード可能です。詳細はメーカーHPにてご確認ください。※このメーカーの商品は、実際に使用されるお客様に限りご注文いただけます。製品仕様は国内向けです。校正書類付の場合、書類言語は和文です。※個人宅(戸建住宅・集合住宅)様への配送は行っておりません。
特別運賃
| 地域 | 単位 | 配送費 |
|---|---|---|
| 全国 | 数量1につき | ￥ 1,500 / 税込 ￥ 1,650 |
| 北海道地方 | 数量1につき | ￥ 1,500 / 税込 ￥ 1,650 |
| 沖縄地方 | 数量1につき | ￥ 1,500 / 税込 ￥ 1,650 |
| 離島 | 数量1につき | ￥ 1,500 / 税込 ￥ 1,650 |
