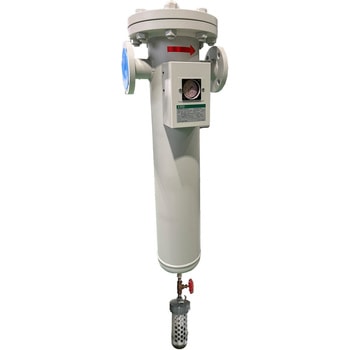

大形メインラインフィルタ AF3000Sシリーズ 空気入口ポート右側(AF3016S-50～)
省エネ&ロングライフの大形メインラインフィルタ(オイルミストフィルタ)です。
二次側油分濃度0.5mg/m3(21℃時)まで油分を除去します。
フィルタベッセル(容器)の共通化設計によりシステム構成がシンプルになりました。
ボロシリケートマイクロファイバーを使用し迅速に油分を分離し、低圧力損失です。
プリーツ構造のため、大きなろ過面積を有し、不純物を蓄積させる容量が向上しました。圧力損失の増大を防ぎます。

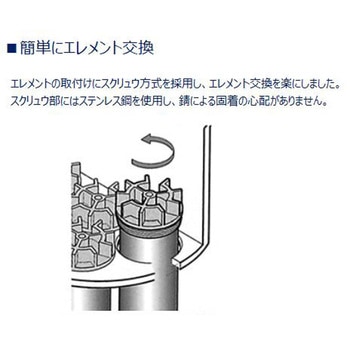

エレメントの取付けにスクリュウ方式を採用したため、簡単にエレメント交換ができます。また、スクリュウ部にはステンレス鋼を使用していますので、錆による固着の心配がありません。

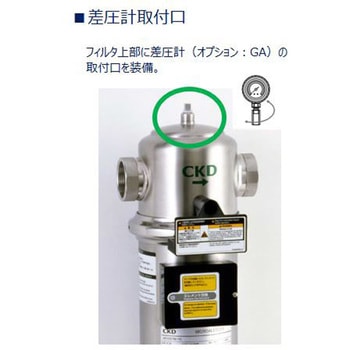

正面に差圧計を搭載し、日常点検する時に見やすくなっています。エレメントの交換時期の目安としてご活用ください。
同流量であれば、各シリーズは同寸法・同口径となっており、設備の設計や設置が簡単にできます。
用途
高価な空気圧機器の保護に
0.3μm以上の汚染物質の除去に
接続口径フランジ2B
使用圧力(MPa)0.07～1.0
使用流体圧縮空気
耐圧力(MPa)1.5
ろ過度(μm)0.3
周囲温度(℃)5～60

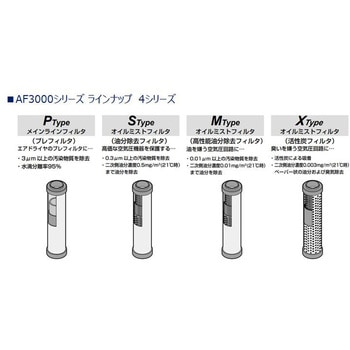

エレメント型式Sタイプ(油分除去フィルタ)
RoHS指令(10物質対応)対応

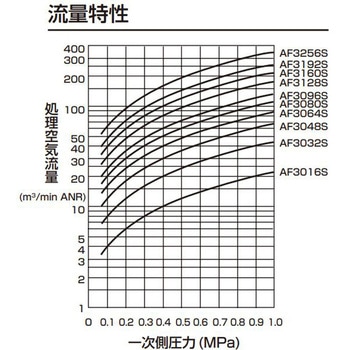

処理空気流量(m3/min)(ANR)16
初期圧力降下(MPa)0.01以内
通常圧力降下(MPa)0.01～0.03
二次側油分濃度(mg/m3)1.0(入気30℃時)
内容量1台
0.3μm以上の汚染物質の除去に
注意
※処理空気流量は、入口圧力0.7MPa、初期圧力降下0.01MPaのときの大気圧換算値です。(ANR)は20℃大気圧相対湿度65%での状態を表しています。※接続口径のフランジは10Kフランジです。
※正面から見て右側ポートが空気入口、左側ポートが空気出口です。
※個人宅(戸建住宅・集合住宅)様への配送は行っておりません。
特別運賃
この商品は個別に配送料が発生します。※ 配送料の詳細については注文コードをクリックの上、商品詳細ページにてご確認ください。
