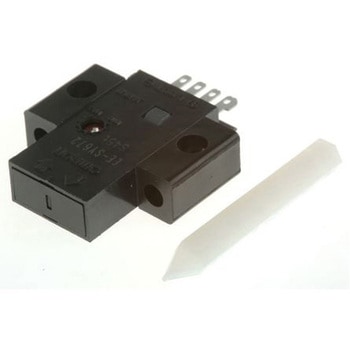

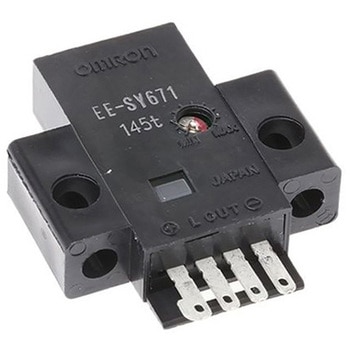

光電センサ ブロック形 検出範囲 1 mm → 5 mm
拡散反射近接スイッチ
代表的な設備: 組立ロボット、半導体チップ製造用のダイマシンやワイヤボンディングマシン
黒プラスチック製ハウジング。LED表示(IP50) 動作温度範囲: -10 → +55℃ 品番 ； 219-2369 219-2369 → ； 219-2397 219-2397 に適合するコネクタ: ； 219-2460 219-2460 及び ； 219-2476 219-2476 品番 ； 219-2404 219-2404 及び ； 219-241
- 質量(g)
- 約3.5(調整用ドライバ含む)
- 使用温度範囲(℃)
- -25～55
- 検出方式
- 逆反射型
- 接続方式
- コネクタタイプ(直接はんだづけ可能)
- 標準検出物体(mm)
- 15×15以上の不透明体、透明体
- 検出距離(mm)
- 反射率90%の白色紙15×15mm：1～5
- 材質(ケース)
- ポリブチレンテレフタレート(PBT)
- 電源電圧(V)
- DC5～24±10%、リップル(p-p)10%以下
- 保護等級
- IP50
- 光源
- (ピーク発光波長)GaAs赤外発光ダイオード(940nm)
- 消費電流(mA)
- 40
- センサー型式
- ブロック形
- 照度(Lx)
- (受光面)蛍光灯：1500以下
- 材質(カバー)
- (投・受光部)ポリカーボネート(PC)
- 設定距離(mm)
- 3
- 保存温度範囲(℃)
- -30～80
- 応答周波数(Hz)
- 50以上、平均値：500
- 動作モード
- しゃ光時ON/入光時ON(切替可)
- 表示灯
- 入光時点灯(赤色)
- 耐振動
- 耐久：20～2000Hz、ピーク加速度：100m/s2、複振幅1.5mm、X、Y、Z各方向2h(4min周期)
- 応差
- 横方向：0.5mm
- 負荷電流(mA)
- (制御出力)100以下
- 出力形式
- NPNオープンコレクタ出力
- 耐衝撃
- 耐久：500m/s2、X、Y、Z各方向3回
- 残留電圧(V)
- (制御出力)負荷電流100mA時：0.8以下、負荷電流40mA時：0.4以下
- 最大電流(mA)
- 100
- 保存湿度範囲(%RH)
- 5～95
- 使用湿度範囲(%RH)
- 5～85
- ライトソース
- 赤外線
- 発光方式
- 直流光
- 内容量
- 1個
