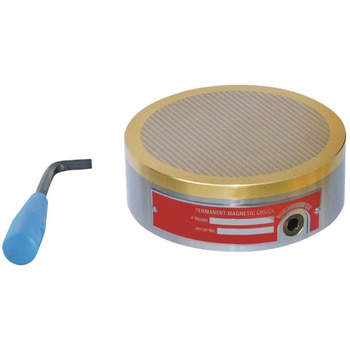

円型永磁マグネットチャック粗目
ロータリー研削盤、円筒研削盤での板厚10mm以上のワークの保持
ハンドルの回転角度に応じて磁力調節が可能です

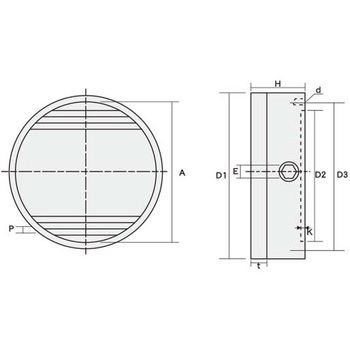

タイプ防水型寸法H(mm)52寸法t(mm)10寸法E(mm)8ピッチP(mm)極磁：4(1+3)内容量1台
注意
※磁力はワークの材質、大きさ、厚み、表面粗さによって異なります。詳細はお問い合わせください。※吸着可能な範囲はS極とN極が交互になることで磁力を発生させているため端の部分に磁力がない部分ができます
一般的な目安としてピッチの2倍～4倍ぐらいの厚みのワークが最も吸着条件が良いと言えます。また、ワークは必ずN極とS極にまたがって配置する必要があるため、ワークの大きさは必ずピッチの3倍以上の辺の広がりを必要とします。また、一般的にチャック周辺部の磁力は中心部と比較して低下します。
