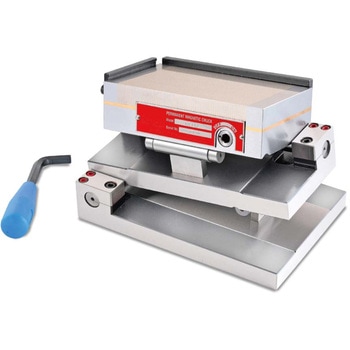

永磁複合式サインバーチャック

永磁複合式サインバーチャック ファーステック 永磁複合式サインバーチャック ファーステック

三角関数とブロックゲージを用いて角度を設定します

付属品ハンドル ピッチ2(0.5+1.5) 角度(°)設定可能:0-60 精度(mm)ロールセンター間:±0.005 平行度(mm)±0.003/100 内容量1台
注意
防水型ではありません
ゲージブロックは付属していません
※磁力はワークの材質、大きさ、厚み、表面粗さによって異なります。詳細はお問い合わせください。
一般的な目安としてピッチの2倍~4倍ぐらいの厚みのワークが最も吸着条件が良いと言えます。また、ワークは必ずN極とS極にまたがって配置する必要があるため、ワークの大きさは必ずピッチの3倍以上の辺の広がりを必要とします。また、一般的にチャック周辺部の磁力は中心部と比較して低下します。
お気に入りに追加
4件中 1~4件 各品番毎の詳細は注文コードをクリックしてください
注文コード

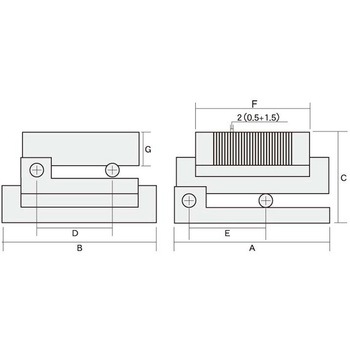

寸法D(mm)
寸法E(mm)
参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
62524579 FT-CMSP66S 20.9 200 150 100 150
470,000
429,800
472,780 (税込)
30日以内出荷

返品不可
62524588 FT-CMSP510S 28 300 250 100 200
522,000
469,800
516,780 (税込)
30日以内出荷

返品不可
62529585 FT-CMSP35S 10 177 130 50 100
313,000
289,800
318,780 (税込)
30日以内出荷

返品不可
62529594 FT-CMSP47S 16 225 175 75 150
417,000
379,800
417,780 (税込)
30日以内出荷

返品不可
