イグニッションコイルアセンブリ
備考40~46フクム 10720-30722SHIC
規格10720-30722SHIC
部品名称イグニツシヨンコイルアセンブリ

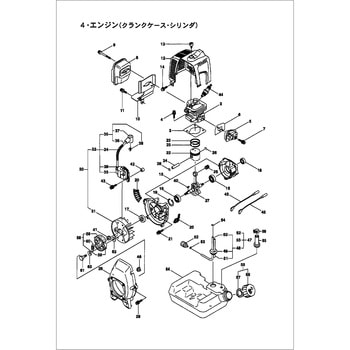

図解NoMB265SPU エンジン クランクケース、シリンダ部品_No.39、GKS11 クランクケース,シリンダ,燃料タンク部品_No.32、MTL235-60 エンジン(クランクケース,シリンダ,コイル)部品_No.48、GKS21P クランクケース,シリンダ,燃料タンク部品_No.32、MS058SP-20 エンジン(クランクケース,シリンダ)部品_No.39、MBS325R エンジン クランクケース、シリンダ、コイル部品_No.39、DB233D 2G エンジン クランクケース、シリンダ部品_No.49、SD058-25 エンジン(クランクケース,シリンダ)部品 イグニツシヨンコイルアセンブリ_No.32、GKS15-1 クランクケース,シリンダ,燃料タンク部品_No.32、MBS235SP エンジン クランクケース、シリンダ、コイル部品_No.39、KC26A エンジン クランクケース、シリンダ部品_No.40、GS15EM エンジン クランクケース、シリンダ部品 イグニツシヨンコイルアセンブリ_No.33など
内容量1個
