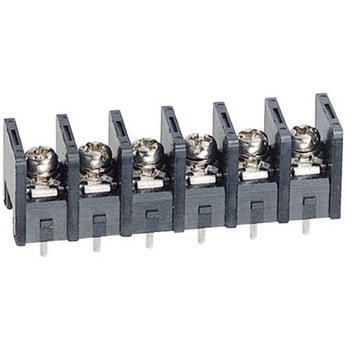

基板用端子台 BP1シリーズ 10mmピッチ 1列 6極 1袋 10個入
7.62mm、10mmピッチ端子台 BP1シリーズ
P.B.T樹脂製のプリント基板端子台 端子金具は黄銅(はんだメッキ)、端子ねじ、座金、スプリングワッシャは銅製(Niメッキ)です
仕様●コード番号：318-5306
材質PBT
極数6
シリーズBP1
定格電圧(V)250
定格絶縁電圧(V)250
通電電流(A)15
定格電流(A)15
端子間ピッチ(mm)10
温度上昇45℃以下
端子ねじM3.5
耐熱性はんだ：260℃、 5秒以内(フロー)、60W、350℃、5秒以内(手はんだ)
絶縁抵抗(MΩ)充電部相互間、充電部と接地金属部間：100以上
行数1
使用周囲温度(℃)-10～55(ただし、氷結しないこと)
接続可能電線(mm2)ねじ端子部：0.75～2 max.2本、はんだ端子部：2 max.、裏面タブ端子部：1.25 max
保存温度範囲(℃)-40～80(ただし、氷結しないこと)
定格インパルス耐電圧(kV)DC4(標準波形1×40μs)
耐衝撃(m/s2)1000
耐振動(m/s2)50
色(本体)黒(N1.5近似)
アズワン品番65-7588-07
推奨締付トルク(N・m)1.0～1.3
耐電圧(V/min)AC2000
結線方法はんだ
オス・メスメス
実装タイプスルーホール
使用周囲湿度(%RH)45～85(ただし、結露しないこと)
接続方向ストレート
内容量1袋(10個)
