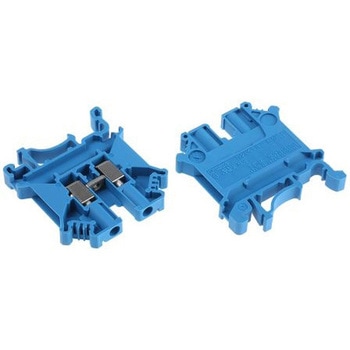

接続式端子台 スクリュー UK 5 N BUシリーズ 32A 1袋 10個入
Phoenix Contact UK シリーズ端子 Terminal Block です
仕様●モデル番号：UK 5 N BU●コード番号：101-2795●冷却時絶縁素材：-60℃●相対絶縁素材温度指数(Elec.、UL 746 B)：130 ℃●電位：1●定格サージ電圧：8kV●内部シリンダゲージ：A4
幅(mm)6.2、(終端板)1.8
色青
高さ(mm)42.5
質量(g)8.629(梱包を含む)/8.562(梱包を含まない)[1個あたり]
種類パネル貫通型端子台
奥行(mm)(NS 32)52、(NS 35/7、5)47、(NS 35/15)54.5
シリーズUK 5 N BU
定格電圧(V)800
定格電流(A)32
接続方式ネジ接続
接続(段あたり)2
材質(絶縁体)PA、(グループ)I
準拠規格IEC 60947-7-1
AWG断面積：24～10(IECに準拠して変換済み)
行数1
使用周囲温度(℃)-60～110(動作温度範囲(自己発熱を含む)、最大短期動作温度については、RTI Elecをご参照ください。)
接触抵抗(mΩ)0.37
締付トルク(N・m)0.6～0.8
取付け方法NS 35/7 5、NS 35/15、NS 32
難燃性(UL94)V0クラス
汚染度(使用環境)3
標準剥線長(mm)8
周囲温度(℃)(保管時/運搬時)-25～60(24時間を超えない短時間、-60～70)、(配線時)-5～70、(動作時)-5～70
最大負荷電流(A)41(接続電線断面積が6 mm2の場合)
動作温度(℃)-60～110
アズワン品番65-7714-64
許容湿度(%)(動作時)20～90、(保管時/移動時)30～70
ねじ山M3
適合電線サイズ24～10 AWG
断面積(mm2)0.2～6
電線断面積(mm2)(定格)4
結線方法スクリュー
ケーブルCSA(mm2)0.2～4
レベル数シングル
カテゴリー過電圧：III
危険区域認証ATEX
電力損失(W)(規準状態での最大)1.02
定格短時間耐電流(kA)0.48(4mm2)、0.72(6mm2)
内容量1袋(10個)
