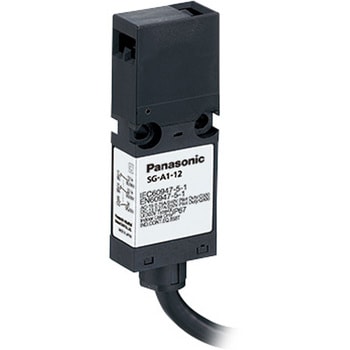

超薄型 セーフティドアスイッチ SG-A1シリーズ
材質ケース：PA66
保護構造IP67(IEC 60529)
適合規格【適用】EN 60947-5-1、GS-ET-15【用途】IEC 60204-1 / EN 60204-1、ISO 14119、EN ISO 14119、IEC 60947-5-1、UL 508、CSA C22.2 No.14
定格絶縁電圧(V)Ui：300
本体質量(g)SG-A1-□-1：約120、SG-A1-□-5：約420
接触抵抗(mΩ)300以下(ケーブル長1m、初期値)、700以下(ケーブル長5m、初期値)
ケーブルUL style 2464、No.20 AWG 6芯
安全規格B10D：200万(ISO 13849-1、JIS B 9705-1 付属書C 表C.1による)
定格使用電流(A)【交流】抵抗負荷(AC- 12)：125V/2.5、250V/1.5、誘導負荷(ACー15)：125V/1.5、250V/0.75【直流】抵抗負荷(DC- 12)：30V/2.5、125V/1.1、250V/0.55、誘導負荷(DCー13：30V/2.3、125V/0.55、250V/0.27
機械的耐久性100万回以上(GS-ET-15)
電気的耐久性10万回以上：(AC-12 250V 1.5A、DC-12 250V 0.2A)、100万回以上：(AC/DC 24V 100mA)(操作頻度 1，200回/時)
感電保護クラスClass Ⅱ(IEC 61140)、(2重絶縁)
短絡保護装置250V 10A 速断形ヒューズをご使用ください。
操作回数頻度：1，200回/時
標高(m)2000以下
定格インパルス耐電圧(kV)Uimp：4
汚染度(使用環境)汚損度：3(内部2)
耐衝撃(m/s2)誤動作：300、耐久：1000
定格通電電流(A)Ith：2.5
RoHS指令(10物質対応)10物質対応
各種認証【適合】CEマーキング〔機械指令(2006/42/EC)、RoHS指令〕、UKCAマーキング〔機械規則(2008 No.1597)、RoHS規則〕
速度範囲(m/s)アクチュエータ操作：0.05～1.0
定格使用電圧(V)30/125/250
動作ストローク(mm)直接間路：8以上
短絡電流(A)条件付：50(250V)
使用周囲湿度(%RH)45～85
耐振動(Hz)誤動作：5～55、片振幅0.5mm、耐久：30、 片振幅1.5mm
内容量1個
関連資料：
(2.32MB)
注意
※アクチェータは、ドアスイッチ本体には付属されていません。
