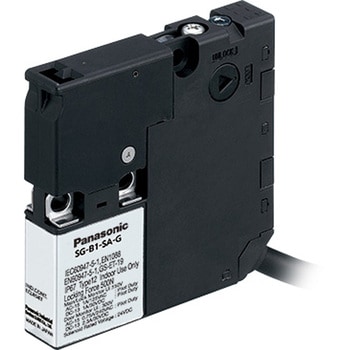

超薄型 電磁ロック付セーフティドアスイッチ SG-B1シリーズ
定格使用電流(A)
【メイン、ロックモニタ回路】交流：抵抗負荷(AC- 12)/125V：2、誘導負荷(ACー15)/125V：1、直流：抵抗負荷(DC- 12)/30V：2、125V：0.4、誘導負荷(DC- 13)/30V：1、125V：0.22【ドアモニタ
回路】交流：抵抗負荷(AC- 12)/125V：2.5、250V：1.5、誘導負荷(ACー15)/125V：1.5、250V：0.75、直流：抵抗負荷(DC- 12)/30V：2.5、125V：1.1、250V：0.55、誘導負荷(DC- 13)/30V：2.3、125V：0.55、250V：0.27、110(ソレノイド 100mA、表示灯 10mA ： 初期値)
材質ケース：PA66
保護構造IP67(IEC 60529)
適合規格【適用】EN 60947-5-1、GS-ET-19【用途】IEC 60204-1 / EN 60204-1、ISO 14119、EN ISO 14119、IEC 60947-5-1、UL 508、CSA C22.2 No.14
定格絶縁電圧(V)300(ドアモニタ回路)、150(メイン、ロックモニタ回路)、30(LED、ソレノイド-アース間)
本体質量(g)SG-B1-□-G1：約220、SG-B1-□-G5：約600
動作力直接間路：60N以上
使用周囲温度(℃)-25～+50(但し、結露および氷結しないこと)、保存時：-40～+80
接触抵抗(mΩ)300以下(ケーブル長1m、初期値)、700以下(ケーブル長5m、初期値)
ケーブルUL style 2464、No.22 AWG 12芯
安全規格B10D：200万(ISO 13849-1、JIS B 9705-1 付属書C 表C.1による)
復帰電圧【ソレノイドユニット/表示灯】定格電圧×10%以上(20℃にて)
動作電圧【ソレノイドユニット/表示灯】定格電圧×85%以下(20℃にて)
機械的耐久性100万回以上(GS-ET-19)
電気的耐久性10万回以上( 操作頻度 900回/時、負荷条件：AC-12 125V 2A、DC-12 125V 0.4A)、100万回以上(操作頻度 900回/時、負荷条件：AC/DC24V 0.1A、抵抗負荷時)
感電保護クラスClassⅡ(IEC 61140)、(2重絶縁)
短絡保護装置250V 10A 速断形ヒューズをお使いください。
操作回数頻度：900回/時
標高(m)2000以下
定格インパルス耐電圧(kV)Uimp：2. 5(ドアモニタ回路)、1. 5(メイン、ロックモニタ回路)、0.5(LED、ソレノイド-アース間)
汚染度(使用環境)汚損度：3(内部2)
耐衝撃(m/s2)誤動作：100、耐久：1000
表示灯緑色LED
定格通電電流(A)【使用周囲温度：-25℃以上35℃未満】2. 5A(2回路まで)、1. 0A(3回路以上)【使用周囲温度：35℃以上50℃以下】+FA4151. 0A(1回路)、0. 5A(2回路以上)
引抜強度(N)ロック時：500以上
RoHS指令(10物質対応)10物質対応
各種認証【適合規制】CEマーキング〔機械指令(2006/42/EC)、RoHS指令〕、UKCAマーキング〔機械規則(2008 No.1597)、RoHS規則〕
速度範囲(m/s)アクチュエータ操作：0.05～1.0
定格使用電圧(V)30/125/250【ソレノイドユニット/表示灯】DC24 100% duty cycle
動作ストローク(mm)直接間路：8以上
メイン接点1NC + 1NC
モニタ接点ドアモニタ：2NC、ロックモニタ：1NC
使用周囲湿度(%RH)45～85
耐振動(Hz)誤動作：10～55、片振幅：0.35mm、耐久：30、片振幅1.5mm
内容量1個
回路】交流：抵抗負荷(AC- 12)/125V：2.5、250V：1.5、誘導負荷(ACー15)/125V：1.5、250V：0.75、直流：抵抗負荷(DC- 12)/30V：2.5、125V：1.1、250V：0.55、誘導負荷(DC- 13)/30V：2.3、125V：0.55、250V：0.27、110(ソレノイド 100mA、表示灯 10mA ： 初期値)
関連資料：
(2.77MB)
注意
※アクチェータは、ドアスイッチ本体には付属されていません。
