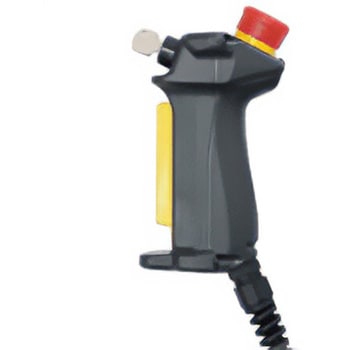

イネーブルグリップスイッチ SG-C1シリーズ
小型・軽量で手にフィットするグリップスイッチ
定格使用電圧(V)
【グリップスイッチ】3ポジションスイッチ(端子No. NO1-C1、NO2-C2)：交流/抵抗負荷(AC-12)：125V/1、250V/0.5、誘導負荷(ACー15)：125V/0.7、250V/0.5、直流/抵抗負荷(DC-12)：30V/1、125V/1、誘導負荷(DC-13)：30V/0.7、125V/0.1、押込モニタスイッチ(端子No. 31-32)：交流/抵抗負荷(AC-12)：125V/2.5、250V/1.5、誘導負荷(ACー15)：125V/1.5、250V/0.75、直流/抵抗負荷(DC-12)：30V/2.5、125V/1.1、250V/0.55、誘導負荷(DC-13)：30V/2.3、125V/0.55、250V/0.27【非常停止用 押ボタンスイッチ(端子No. 1-2、1-2)】交流/抵抗負荷(AC-12)：125V/5、250V/3、誘導負荷(ACー15)：125V/3、250V/1.5、直流/抵抗負荷(DC-12)：30V/2、125V/0.4、250V/0.2、誘導負荷(DC-13)：30V/1、125V/0.22、250V/0.1【モメンタリ型押ボタンスイッチ
/キーセレクタスイッチ(端子No. C1-NO1、NC1、No. C2-NO2、NC2】交流/抵抗負荷(AC-12)：125V/0.5、誘導負荷(ACー15)：125V/0.3、直流/抵抗負荷(DC-12)：30V/1、125V/0.2、誘導負荷(DC-13)：30V/0.7、125V/0.1
保護構造IP66/IP67：非常停止用押ボタンスイッチ・取付コントロールユニット なし、IP65：非常停止用押ボタンスイッチ・取付コントロールユニット あり
適合規格【適用】EN 60947-5-1、EN IEC 60947-5-8、GS-ET-22ISO 12100 / EN ISO 12100、IEC 60204-1 / EN 60204-1、ISO 11161 / EN ISO 11161、ISO 10218-1 / EN ISO 10218-1、ANSI / RIA / ISO 10218-1、ANSI / RIA R15.06、ANSI B11.19、ISO 13849-1 / EN ISO 13849-1、JIS C 8201-5-1、UL 508、CSA C22.2 No.14
定格絶縁電圧(V)Ui：250(モメンタリ型押ボタンスイッチおよびキーセレクタスイッチは125)/30(表示灯付タイプ)
本体質量(g)S-C1-21：約140、S-C1-21-E：約150、S-C1-21-E：約155、S-C1-21-MM：約155、S-C1-21-EMM：約165、S-C1-21-EMK：約170
動作力直接間路：60N以上
使用周囲温度(℃)-25～+60(但し、結露および氷結しないこと)、保存時：-40～+80
落下距離(m)自重落下：1.0 1回(IEC 60068-2-32準拠)
安全規格B10D：200万(ISO 13849-1付属書C 表C.1による)
機械的耐久性ポジション 1⇒2⇒1：100万回以上、ポジション 1⇒2⇒3⇒1：10万回以上
電気的耐久性10万回以上(接点定格負荷)、100万回以上(AC/DC24V 100mA)
感電保護クラスClass Ⅱ( IEC 61140)、(2重絶縁)(表示灯付はClass Ⅲ)
短絡保護装置250V 10A 速断形ヒューズ(IEC 60127-1)
標高(m)2000以下
定格インパルス耐電圧(kV)2.5(モメンタリ型押ボタンスイッチおよびキーセレクタスイッチは1.5)
汚染度(使用環境)汚損度：3(内部2)
耐衝撃(m/s2)誤動作：150、耐久：1，000
表示灯緑色LED、定格使用電圧：DC 24V±10%、定格電流：15mA
定格通電電流(A)3(非常停止用押ボタンスイッチは5)
開閉頻度(回/時)1200
強度操作部：500N以上(グリップスイッチ)
RoHS指令(10物質対応)10物質対応
各種認証【適合規制】CEマーキング〔機械指令(2006/42/EC)、RoSH指令〕、UKCAマーキング〔機械規則(2008 No.1597)、RoSH規則〕
動作ストローク(mm)直接間路：4.7以上(押込モニタスイッチ)
短絡電流(A)条件付：50(250V)
耐振動(Hz)誤動作：5～55、 片振幅0.5mm、耐久：16.7、 片振幅1.5mm
内容量1個
/キーセレクタスイッチ(端子No. C1-NO1、NC1、No. C2-NO2、NC2】交流/抵抗負荷(AC-12)：125V/0.5、誘導負荷(ACー15)：125V/0.3、直流/抵抗負荷(DC-12)：30V/1、125V/0.2、誘導負荷(DC-13)：30V/0.7、125V/0.1
