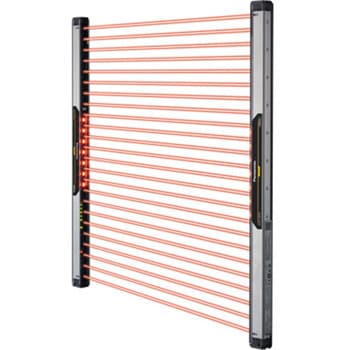

セーフティライトカーテン SF4B-Cシリーズ
コンパクト セーフティライトカーテンType4 新登場。アルミフレームにジャストフィット!
適合規格
【国際規格】IEC 61496-1/2(タイプ4)、ISO 13849-1(カテゴリ4、PLe)、IEC 61508-1～7(SIL3)【日本】JIS B 9704-1/2(タイプ4)、JIS B 9705-1(カテゴリ4)、JIS C 0508(SIL3)【欧州】EN 61496-1(タイプ4)、EN ISO 13849-1(カテゴリ4、PLe)、EN61508-1～7(SIL3)、EN 55011、EN 50178、EN 61000-6-2【北米】ANSI/UL 61496-1/2(タイプ4)、ANSI/UL 508、CAN/CSA 61496-1/2(タイプ4)、CAN/CSA C22.2 No.14、
OSHA 1910.212、OSHA 1910.217(C)、ANSI B11.1～B11.19、ANSI/RIA 15.06【韓国Sマーク】S1-G-35-2005、S2-W-11-2003
補助出力
OSHA 1910.212、OSHA 1910.217(C)、ANSI B11.1～B11.19、ANSI/RIA 15.06【韓国Sマーク】S1-G-35-2005、S2-W-11-2003
PNPトランジスタ・オープンコレクタ/NPNトランジスタ・オープンコレクタ(切換式)【PNP出力選択時】最大流出電流：60mA、印加電圧：電源電圧と同一(補助出力-+V間)、残留電圧：2.5V以下(流出電流60mAにて、ケーブル長20m時)【NPN出力選択時】最大流入電流：60mA、印加電圧：電源電圧と同一(補助出力-0V間)、残留電圧：2.5V以下
(流入電流60mAにて、ケーブル長20m時)
材質本体ケース：ポリカーボネート
タイプ中継コネクタタイプ(ミューティング機能付)
機能オプションミューティング設定変更機能、オーバーライド設定変更機能、フィックスブランキング機能、フローティングブランキング機能、投光量制御機能、補助出力切換機能、プロテクト機能、インタロック設定変更機能、外部デバイスモニタ設定変更機能
保護構造IP65(IEC)
電源電圧(V)24 DC±10% リップルP-P10%以下
機能ELCA：装備(自動で干渉を低減)、投光停止：装備、インタロック：装備[手動リセット/自動リセット、外部デバイスモニタ：装備、オーバーライド：装備、ミューティング：装備、大型アプリ表示灯：装備
制御出力PNPトランジスタ・オープンコレクタ/NPNトランジスタ・オープンコレクタ(切換式)【PNP出力選択時】最大流出電流：200mA、 印加電圧：電源電圧と同一(制御出力-+V間)、残留電圧：2.5V以下(流出電流200mAにて、ケーブル長20m時)、 漏れ電流：0.1mA以下(電源OFF時を含む)、最大負荷容量：0.22μF(無負荷～最大流出電流まで)、負荷配線抵抗：3Ω以下【NPN出力選択時】最大流入電流：200mA、印加電圧：電源電圧と同一(制御出力-0V間)、残留電圧：2.5V以下(流入電流200mAにて、ケーブル長20m時)、漏れ電流：0.1mA以下(電源OFF時を含む)、最大負荷容量：0.22μF(無負荷～最大流入電流まで)、負荷配線抵抗：3Ω以下
絶縁抵抗(MΩ)DC500Vメガにて20以上 充電部一括・ケース間
使用周囲温度(℃)-10～+55(但し、結露および氷結しないこと)、保存時：-25～+60
ケーブル0.15mm2( 電源線は0.2mm2)12芯コネクタ付耐熱PVCケーブル0.5m付
検出距離(m)0.3～7
短絡保護装備
使用周囲照度(Lx)白熱ランプ：受光面照度3，500以下
投光素子赤外LED(発光ピーク波長：850nm)
動作モード全光軸入光時ON、1光軸以上遮光時OFF(セーフティライトカーテン内部異常時および同期信号異常時もOFFとなります。)補助出力：制御出力 ON時OFF、制御出力 OFF時ON〔出荷時設定。ハンディコントローラSFB-HC(別売)にて動作モードの変更可能。〕
標高(m)使用：2000以下
汚染度(使用環境)汚損度：3
耐衝撃(m/s2)耐久300 (約30G)、XYZ各方向3回
RoHS指令(10物質対応)10物質対応
各種認証【適合規制及び認証】CEマーキング(機械指令、EMC指令、RoHS指令)、UKCAマーキング(機械規則、EMC規則、RoHS規則)、TUV SUD認証、TUV SUD NRTL認証
開口角(°)有効：検出距離が3mのとき±2.5以下(IEC 61496-2、ANSI/UL 61496-2による)
耐電圧(V)AC1，000 1分間 充電部一括・ケース間
使用周囲湿度(%RH)30～85、保存時：30～85
耐振動(Hz)耐久10～55、複振幅0.75mm、XYZ各方向2時間
応答時間(ms)OFF応答14以下、ON応答80～90
内容量1個
(流入電流60mAにて、ケーブル長20m時)
