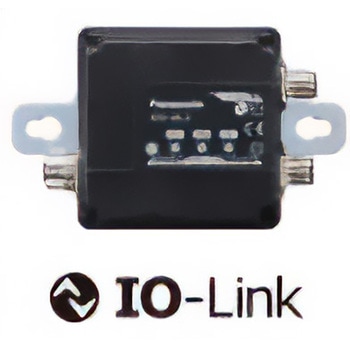

セーフティライトカーテン SF4Dシリーズ IO-Link 通信ユニット
"使いやすい”を実感。スリム&高剛性ボディ、ハイパワー新光学系、機能的デザイン
- 通信方式
- セーフティライト
カーテン通信側：RS-485双方向通信(専用プロトコル)、I O - L i n k
通信側：IO-Link仕様：Ver. 1.1
- 材質
- 本体ケース：PA66(ガラス入)、ベースプレート：SPCC+メッキ、型式銘板：ポリエステル、外部接続コネクタ：黄銅+メッキ
- 保護構造
- IP64(IEC)
- 本体質量(g)
- 約270
- 接続方式
- セーフティライトカーテン通信側：コネクタ接続〔セーフティライトカーテン用8芯ケーブル(M12コネクタ付)、I O - L i n k通信側：コネクタ接続〔4芯ケーブル(M12コネクタ付)(別途ご用意ください。)
- 電源電圧(V)
- セーフティライトカーテン通信側：24 DC +20/-30 % リップルP-P10%以下、I O - L i n k通信側：24 DC +20/-25 % リップルP-P10%以下
- 機能
- O-Link通信機能、セーフティライトカーテン設定情報コピー機能
- データ出力
- プロセスデータ(PD) ：18byte
- 消費電流(mA)
- セーフティライトカーテン通信側：15以下、I O - L i n k通信側：30以下
- 絶縁抵抗(MΩ)
- DC500Vメガにて20以上 充電部一括・ケース間
- 使用周囲温度(℃)
- -10～+55(但し、結露および氷結しないこと)、保存時：-25～+60
- 標高(m)
- 使用：2000以下
- 汚染度(使用環境)
- 汚損度：3
- 耐衝撃(m/s2)
- 耐久300 (約30G)、XYZ各方向3回、耐誤動作：100(約10G)、XYZ各方向1，000回
- RoHS指令(10物質対応)
- 対応
- 各種認証
- 【適合規制】CEマーキング(機械指令、EMC指令、RoHS指令)、UKCAマーキング(機械規則、EMC規則、RoHS規則)
- 接続台数
- 本製品：1台、セーフティライトカーテン直列：5台まで(但し、合計光軸数は256光軸以下)
- 耐電圧(V)
- AC1，000 1分間 充電部一括・ケース間
- カテゴリー
- 過電流：I
- 使用周囲湿度(%RH)
- 30～85、保存時：30～85
- 伝送速度(Kbps)
- COM3(230.4)
- 耐振動(Hz)
- 耐久10～55、複振幅0.75mm、XYZ各方向2時間、耐誤動作：10～55、複振幅0.75mm、XYZ各方向20回
- 時間(ms)
- 最小サイクル：1.5
- 内容量
- 1個
