教育用アンプ
ひずみゲージ用のアンプです。ひずみゲージや、ひずみゲージ式センサ(変換器)が入力可能です。 また、測定値を電圧として出力できます。ひずみゲージの結線は1、2、4ゲージ法に対応

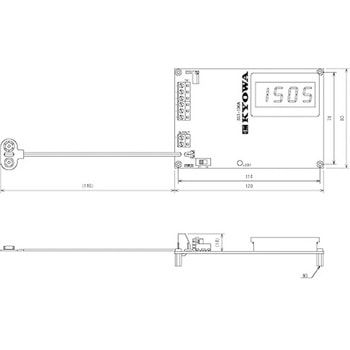

用途適合ゲージ抵抗 1ゲージ法：120Ω 2ゲージ法：60～1000Ω(ただし対辺2アクティブゲージ法は不可) 4ゲージ法：120～1000Ω ブリッジ電源：2V DC 測定範囲：±2000×10^-6ひずみ(±1mV/V) 零点調整範囲：±2000×10^-6ひずみ ただし4ゲージ法120Ωの場合に限る(ゲージ抵抗値が120Ω以外の場合、調整範囲は変動する) 応答周波数範囲：DC～100Hz(-3dB±1dB) 表示：電源ランプ：電源ON/OFFモニタ(電源電圧が7V以下になると消える) 液晶表示：-1999～1999(単位：×10^-6ひずみ) アナログ電圧出力：±1.0V/±2000×10^-6ひずみ(負荷抵抗5kΩ以上) 電源：積層9V電池1本(アルカリ電池で約8時間稼働) 使用温湿度範囲：5～40℃，20～80%(ただし結露しないこと)外形寸法D(mm)80外形寸法W(mm)120RoHS指令(10物質対応)対応チャネル数測定：1ch内容量1台
注意
※本製品は教材用として作られたものです。信頼性が求められる計測では使用しないでください。また、ご提供する製品は日本国内での使用に限定させていただきます。電子部品(オンボード) の新着商品
