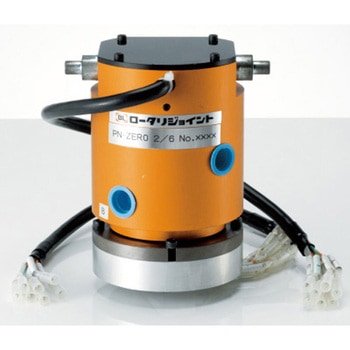

ロータリジョイント
電気信号接点と空気圧ポートのユーティリティを両方装備
軽量・コンパクトな本体
エンドレス回転(定格50rpm)
アナログ信号接点6本～36本以外に省配線システム(デバイスネット、ユニワイヤ、CC-Link)に対応
CC-Link協会認定(PN-ZERO 2/C-4)
回転方向、角度の制限が無くなり、基準点へ戻すことなく生産の効率化が図れます。
断線や配管破れ等のトラブルが無くなり、生産停止の問題解消、メンテナンスに要するコスト、時間の無駄を省けます。
- 用途
- ポジショナー等の回転テーブル軸部
縦回転式、横回転式による複数治具の軸部
その他、正逆か回転物の軸部
- 仕様
- ●回転：エンドレス回転(正転逆転両用)●回転トルク(運転中)：約500N・cm●最小管路径：【空気圧】Φ14.4mm
- 質量(kg)
- 約3.0
- ポート数
- 【空気圧】2本
- 使用圧力範囲(MPa)
- 【空気圧】0～0.98(0～10kgf/cm2)
- 接続
- 【電気信号】<回転側>省配線：切りっぱなし(お客様の仕様に合わせた方法にて接続してください)、予備電線：差込型ピン端子(ニチフ製)PC-2005M(お客様準備側:PC-2005F)、<固定側>省配線：切りっぱなし(お客様の仕様に合わせた方法にて接続してください)、予備電線：差込型ピン端子(ニチフ製)PC-2005M(お客様準備側:PC-2005F)、【空気圧】固定側接続：継手ネジ(Rc3/8)、回転側接続：継手ネジ(Rc3/8)
- 定格回転速度(min-1[r.p.m])
- 50
- RoHS指令(10物質対応)
- 対応
- 接点容量
- 【電気信号】[max.]2A連続(AC100V/DC100V)
- 最高回転速度(min-1)
- 100
- 内容量
- 1個
