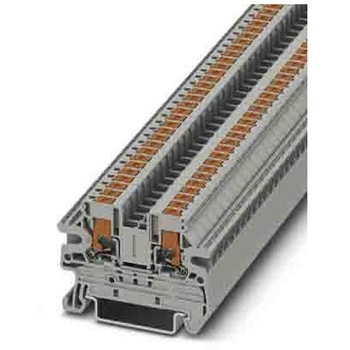

接続式端子台プッシュイン PTVシリーズ 28A 1袋 10個入

フィードスルー Terminal Block、公称電圧： 800 V、公称電流： 24 A、接続方式：プッシュイン接続、接続数： 2、ピン数： 1、断面積： 0.14 mm 2 - 4 mm 2、AWG ： 26 → 12、幅： 5.2 mm、高さ： 35.3 mm、色：グレー、取り付けタイプ： NS 35/7.5、NS 35/15

仕様●基準適合：IEC60947-7-1●モデル番号：PTV 2.5●コード番号：188-1739●冷却時絶縁素材：-60℃●相対絶縁素材温度指数(Elec.、UL 746 B)：130 ℃●電位：1●定格サージ電圧：8kV●内部シリンダゲージ：A3 幅(mm)5.2、(終端板)2.2 色灰(RAL 7042) 高さ(mm)50.8 質量(g)6.048(梱包を含む)/5.345(梱包を含まない)[1個あたり] 種類パネル貫通型端子台極数1 奥行(mm)35.3、(NS 35/7、5)36.8、(NS 35/15)44.3 シリーズPTV 2 5 定格電圧(V)800 定格電流(A)24(2.5mm²用) 接続方式プッシュイン式接続(段あたり)2 材質(絶縁体)PA、(グループ)I 準拠規格IEC 60947-7-1 AWG断面積：26～12(IECに準拠して変換済み) 行数1 使用周囲温度(℃)-60～110(動作温度範囲(自己発熱を含む)、最大短期動作温度については、RTI Elecをご参照ください。) 接触抵抗(mΩ)0.8 取付け方法NS 35/7 5、NS 35/15 難燃性(UL94)V0クラス汚染度(使用環境)3 周囲温度(℃)(保管時/運搬時)-25～60(24時間を超えない短時間、-60～70)、(配線時)-5～70、(動作時)-5～70 最大負荷電流(A)28(4mm²の導体断面積、剛性) 動作温度(℃)-60～110 アズワン品番65-7583-52 許容湿度(%)(動作時)20～90、(保管時/移動時)30～70 適合電線サイズ26～12 AWG 、26～14 AWG 断面積(mm²)0.14～4 電線断面積(mm²)(定格)2.5 アプリケーション鉄道産業、メカニカルエンジニアリング、プラントエンジニアリング、装置産業接続サイズ(定格)2.5mm² 結線方法プッシュイン電線長さ(mm)むき線：8～10 ケーブルCSA(mm²)0.14～2.5、0.14～4 レベル数1 カテゴリー過電圧：III 危険区域認証ATEX、IECEx 電力損失(W)(規準状態での最大)0.77 内容量1袋(10個)
