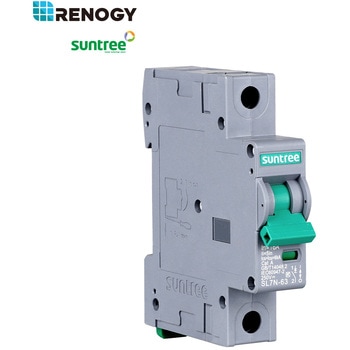

ミニチュアサーキットブレーカー

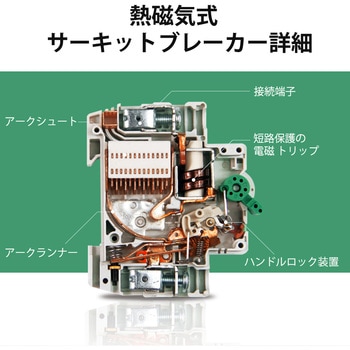

信頼性・安全性保持のため、熱および磁器によるトリップメカニズムの両方を装備
インジケーターウィンドウで簡単接続確認
20000回の機械的寿命および、10000回の電気的寿命

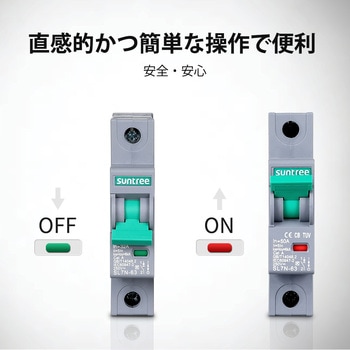

用途DCミニチュアサーキットブレーカーは、DC電気設備を過負荷や短絡から保護するように設計されています。 障害が検出されると、回路ブレーカーは自動的に電気回路をオフにし、ワイヤーの損傷を防ぐことで、火災のリスクを回避します。 またメンテナンスが必要な際は、サーキットブレーカーを手動で開けることも可能です。 逆接続が可能な設計であるため、どちらの方向にも配線でき、双方向の電流に機能します。 内蔵のインジケーターウィンドウを通じて、サーキットブレーカーの接触位置を一目で判断することができます。 バックルにより、市販のDINレールに簡単に取り付けることができます。

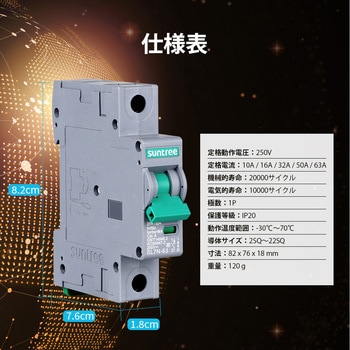

仕様●トリップメカニズム：熱磁気●定格トリップ電流：13A/20.8A/41.6A/65A/81.9A(<1h)●定格使用遮断容量(Ics)：6KA●定格瞬間トリップ電流：60A/96A/192A/300A/378A(<0.1s)●定格連続電流：10.5A/16.8A/33.6A/52.5A/66.15A●定格限界遮断容量(Icu)：6KA●湿熱耐性：Type2
極数1
定格電圧(V)250
定格絶縁電圧(V)1250
保護等級IP20

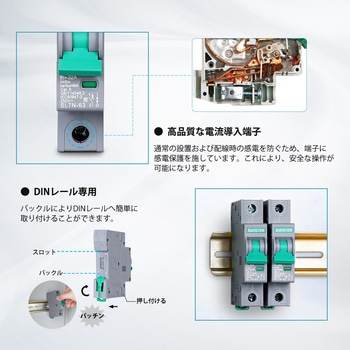

取付け方法DINRail
定格インパルス耐電圧(kV)6
保管温度範囲(℃)-40～85(-40°F～185°F)
機械的寿命20000回
RoHS指令(10物質対応)対応
電気的寿命10000回(<125VDC)
動作温度範囲(℃)-30～70(-22°F～158°F)
内容量1個
注意
※DINレールへの取り付け専用(※ネジ止め等による固定不可)
