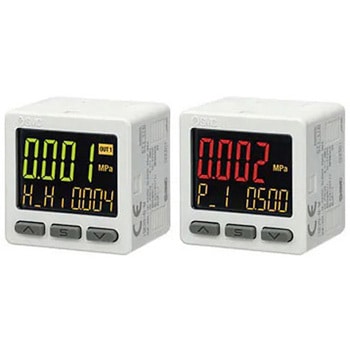

10-ISE20 Series クリーンシリーズ 3画面 高精度デジタル圧力スイッチ 正圧用
仕様デジタルフィルタ：0， 10， 50， 100， 500， 1000， 5000ms
付属品取扱説明書
規格UL/CSA(E216656)、CEマーキング(EMC指令)
精度表示精度：±2%F.S.±1digit(周囲温度25±3℃時)、繰返し精度：±0.2%F.S.±1digit、温度特性：±2%F.S.(25℃基準)
表示単位：MPa， kPa， kgf/cm2， bar， psi， inHg， mmHg MPa， kPa， kgf/cm2， bar， psi、表示方式：LCD、画面数：3画面(メイン画面、サブ画面×2)、表示色：1)メイン画面：赤/緑、2)サブ画面：橙、表示桁数：1)メイン画面4桁(7セグメント)、2)サブ画面4桁(上位1桁11セグメント、その他7セグメント)、動作表示灯：スイッチ出力ON時点灯 OUT1：橙
電源電圧(V)DC12～24±10% リップル(p-p)10%以下
消費電流(mA)25
配管ワンタッチ管継手Φ6mm エルボタイプ
清浄度(ISOクラス)クラス4
単位SI単位固定
設定圧力範囲(MPa)‐0.105～1.050MPa(設定最小単位：0.001MPa)
耐圧力(MPa)1.5
出力仕様NPNオープンコレクタ1出力
適合流体空気・非腐食性ガス・不燃性ガス
保護逆接続保護
RoHS指令(10物質対応)対応
定格圧力範囲(MPa)‐0.1～1
耐環境性保護等級：IP40、耐電圧：AC1000V 1分間 充電部一括と筐体間、絶縁抵抗：50MΩ以上(DC500Vメガにて) 充電部一括と筐体間、使用温度範囲：動作時‐5～50℃、保存時‐10～60℃(結露および凍結しないこと)、使用湿度範囲：動作時・保存時35～85%RH(結露しないこと)
スイッチ出力出力形式：NPNまたはPNPオープンコレクタ1出力、出力モード：ヒステリシスモード、ウインドコンパレータモード、エラー出力、出力オフ、スイッチ動作：正転出力、反転出力、最大負荷電流：80mA、最大印加電圧(NPNのみ)：28V、内部降下電圧(残留電圧)：1V以下(負荷電流80mA時)、ディレー時間：1.5ms以下(チャタリング防止機能時：20， 100， 500， 1000， 2000， 5000ms選択)、応差：ヒステリシスモード 0から可変、ウインドコンパレータモード、短絡保護装備
リード線長さ(m)(コネクタ付き)2
内容量1個
