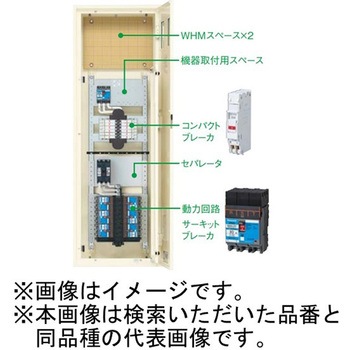

コンパクトアロー盤 テナント用電灯分電盤 動力6回路付
横幅16mmのコンパクトブレーカSH型搭載により、小形化を実現。
分岐ブレーカにコンパクトブレーカSH型を搭載。外形寸法が小形化し、設置場所が狭い場合にも便利です。
- 用途
- 屋内用
- 種別
- コンパクトアロー盤 テナント用電灯・動力混合分電盤
- 質量(kg)
- 60
- 形
- 露出形
- タイプ

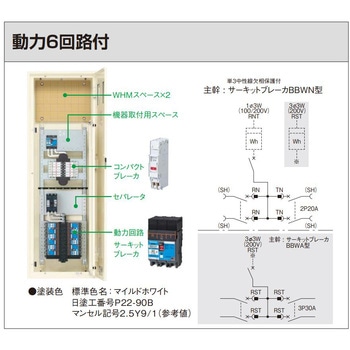

- 動力6回路付(動力主幹 MCB3P 100/100A、動力分岐 MCB3P 50/30A×6)
- 保護等級
- IP2XD
- 塗装色
- マイルドホワイト(日塗工番号 P22-90B/マンセル記号 2.5Y9/1(参考値))
- 回路数
- 12
- 入数
- 1台
- 回路スペース
- 0
- ブレーカ実装数
- 2P2E：2
- 適合キャビネット
- BOD51617VW
- 主幹
- 単3中性線欠相保護付 サーキットブレーカ(N欠MCB 3P)
- キャビネット寸法(mm)
- 縦1600×深さ175×横500
- 内容量
- 1台
注意
※コンパクトブレーカは、適合電線 ： Φ1.6、Φ2.0、Φ2.6のCu(銅)単線専用です。※より線の場合は、上記の専用の棒圧着端子をご使用ください。
※専用棒圧着端子以外は使用できません。
