フライス 高送りカッター ハイフィード3

フライス 高送りカッター ハイフィード3 セコ・ツールズ・ジャパン フライス 高送りカッター ハイフィード3 セコ・ツールズ・ジャパン フライス 高送りカッター ハイフィード3 セコ・ツールズ・ジャパン フライス 高送りカッター ハイフィード3 セコ・ツールズ・ジャパン フライス 高送りカッター ハイフィード3 セコ・ツールズ・ジャパン フライス 高送りカッター ハイフィード3 セコ・ツールズ・ジャパン

汎用用途のハイフィードカッタ、片面インサート3コーナー仕様です。
長い突き出し部や不安定な環境に最適、機械の回転数や送り量が低い場合でも動作します。
さまざまな被削材向けの刃先形状とチップ材種が幅広く設定されています。
汎用用途向けのハイフィードカッタ、3 つの切れ刃、片面インサート。
218.19 インサートシリーズには、さまざまな被削材種の切削形状と材種が幅広く含まれています。

RoHS指令(10物質対応)対応 内容量1個
お気に入りに追加
21件中 1~21件 各品番毎の詳細は注文コードをクリックしてください
注文コード 参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量

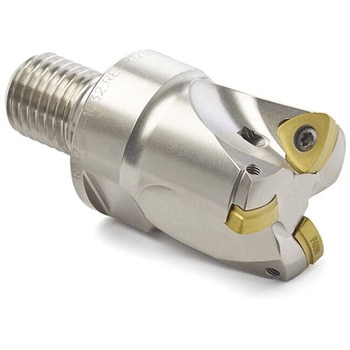

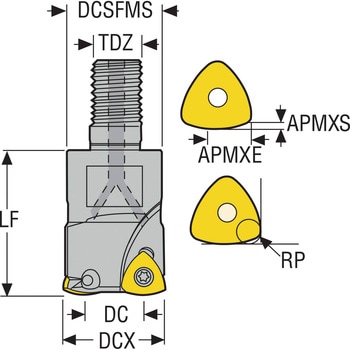

80145146 R217.21-0816.RE-R080.2 429-6110 APMXE:5、APMXS:0.6、RP:1、TDZ:M8 (min)25.25、(max)30 (形状)コンビマスター 9.25
35,800
29,980
32,978 (税込)
翌々日出荷
80145155 R217.21-1225.RE-R100.3A 429-6128 APMXE:7、APMXS:0.7、RP:1.47、TDZ:M12 (min)41.46、(max)48 (形状)コンビマスター 16.46
40,100
36,980
40,678 (税込)
翌々日出荷
80145164 R217.21-1632.RE-R125.3A 428-2088 APMXE:9、APMXS:1、RP:1.74、TDZ:M16 (min)53.21、(max)62 (形状)コンビマスター 21.21
43,500
35,980
39,578 (税込)
翌々日出荷
80145180 R217.21-1635.RE-R125.3A 430-1326 APMXE:9、APMXS:1、RP:1.74、TDZ:M16 (min)59.16、(max)68 (形状)コンビマスター 24.16
43,500
35,980
39,578 (税込)
翌々日出荷
80145189 R217.21-1640.RE-R125.4A 430-2440 APMXE:9、APMXS:1、RP:1.74、TDZ:M16 (min)69.25、(max)78 (形状)コンビマスター 29.25
46,800
38,980
42,878 (税込)
翌々日出荷
80145198 R217.21-1225.RE-R125.2HA 430-1291 APMXE:9、APMXS:1.5、RP:2.18、TDZ:M12 (min)37.36、(max)48 (形状)コンビマスター 12.36
38,400
31,980
35,178 (税込)
当日出荷

メーカー直送
80145207 R217.21-1020.RE-R100.2HA 428-5227 APMXE:7、APMXS:1、RP:1.7、TDZ:M10 (min)30.44、(max)38 (形状)コンビマスター 10.44
36,800
29,980
32,978 (税込)
翌々日出荷
80145216 R217.21-1632.RE-R160.2HA 428-2095 APMXE:11、APMXS:1.8、RP:2.87、TDZ:M16 (min)48.09、(max)62 (形状)コンビマスター 16.09
41,800
34,980
38,478 (税込)
翌々日出荷
80145225 R217.21-1640.RE-R160.3HA 430-1273 APMXE:11、APMXS:1.8、RP:2.87、TDZ:M16 (min)63.99、(max)78 (形状)コンビマスター 23.99
45,100
36,980
40,678 (税込)
翌々日出荷

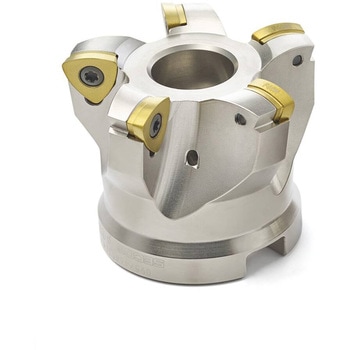

80146686 R220.21-0040-R125.4A 430-0852 APMXE:9、APMXS:1、RP:1.75 (min)69.2、(max)78 (形状)アーバ 29.2
62,400
49,980
54,978 (税込)
翌々日出荷
80146695 R220.21-0042-R125.4A 430-1880 APMXE:9、APMXS:1、RP:1.75 (min)73.2、(max)82 (形状)アーバ 31.2
62,400
49,980
54,978 (税込)
翌々日出荷
80146704 R220.21-0050-R160.4A 430-0857 APMXE:11、APMXS:1.8、RP:2.85 (min)84.17、(max)98 (形状)アーバ 34.17
70,100
57,980
63,778 (税込)
翌々日出荷
80146720 R220.21-0063-R160.4A 430-0791 APMXE:11、APMXS:1.8、RP:2.85 (min)110.2、(max)124 (形状)アーバ 47.2
77,900
62,980
69,278 (税込)
翌々日出荷
80146729 R220.21-0063-R160.5A 430-1814 APMXE:11、APMXS:1.8、RP:2.85 (min)110.2、(max)124 (形状)アーバ 47.2
81,700
66,980
73,678 (税込)
翌々日出荷
80146738 R220.21-0100-R160.7A 428-2081 APMXE:11、APMXS:1.8、RP:2.85 (min)184.13、(max)198 (形状)アーバ 84.13
110,400
89,980
98,978 (税込)
当日出荷

メーカー直送
80146747 R220.21-0080-R160.6A 428-2085 APMXE:11、APMXS:1.8、RP:2.85 (min)144.15、(max)158 (形状)アーバ 64.15
94,800
77,980
85,778 (税込)
翌々日出荷

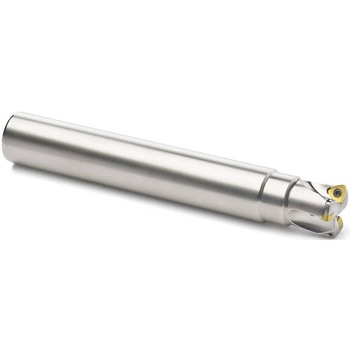

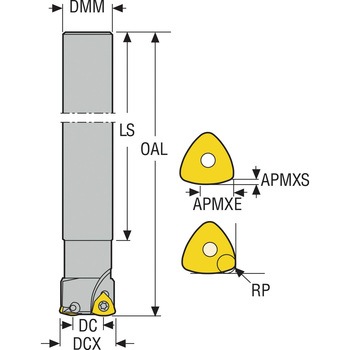

80148427 R217.21-1820.0-R100.2A 429-9244 APMXE:7、APMXS:0.74、DMM:18、RP:1.47 (min)31.4、(max)38 (形状)ストレート 11.4
41,800
34,980
38,478 (税込)
翌々日出荷
80148436 R217.21-1416.0-R080.2A 430-1833 APMXE:5、APMXS:0.63、DMM:14、RP:1 (min)25.25、(max)30 (形状)ストレート 9.25
40,900
33,980
37,378 (税込)
翌々日出荷
80148445 R217.21-2025.0-R100.2A 429-6145 APMXE:7、APMXS:0.74、DMM:20、RP:1.47 (min)41.46、(max)48 (形状)ストレート 16.46
43,900
35,980
39,578 (税込)
翌々日出荷
80148454 R217.21-2525.0-R100.3A 428-3625 APMXE:7、APMXS:0.74、DMM:25、RP:1.47 (min)41.46、(max)48 (形状)ストレート 16.46
46,700
38,980
42,878 (税込)
当日出荷

メーカー直送
80148470 R217.21-3232.0-R125.3A 428-3647 APMXE:9、APMXS:1、DMM:32、RP:1.74 (min)53.16、(max)62 (形状)ストレート 21.16
48,100
39,980
43,978 (税込)
翌々日出荷
