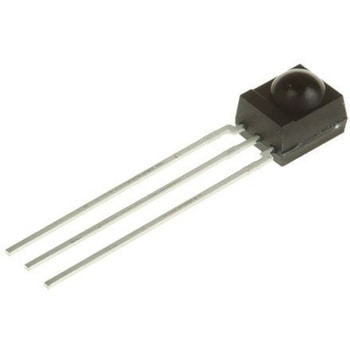

Vishay 赤外線レシーバ

キャリアー周波数 = 40kHz
最大伝送距離 = 45m
ピーク感度波長 = 950nm
出力電流 = 5mA
ピン数 = 3
実装タイプ = スルーホール実装
寸法 = 6 x 5.6 x 6.95mm
高さ = 6.95mm
長さ = 6mm
幅 = 5.6mm
Vishay TSOP22 / 24 / 44 / 48 シリーズ赤外線レシーバ. TSOP22. 、 TSOP48. 、 TSOP24TSOP44 を搭載しています。赤外線リモコンシステム用の小型 IR レシーバモジュールシリーズです。PIN ダイオードとプリアンプがリードフレームに組み立てられています。エポキシパッケージには赤外線が含まれています フィルタ。 復調された出力信号は、デコード用のマイクロプロセッサに直接接続できます。 TSOP24. 、 TSOP44.シリーズデバイスは、 Wi-Fi 及び CFL ソースからのスプリアスパルスをほぼすべて抑制するように最適化されています。連続的に送信されると、一部のデータ信号を抑制することができます。 TSOP22. 、 TSOP48シリーズデバイスは、主に古い AGC2 設計との互換性のために提供されます。新しい設計は TSOP24. 、 TSOP44 を好むべきである。新しい AGC4 を含むシリーズ。 これらのコンポーネントは、自動車の仕様に適合していません。. HF および RF ノイズに対する耐性の向上 低供給電流 1 つのパッケージに光検出器とプリアンプを収容 PCM 周波数用の内部フィルタ 供給電圧： 2.5 → 5.5 V 光学ノイズに対する耐性の向上 電源電圧リップルとノイズに非反応
