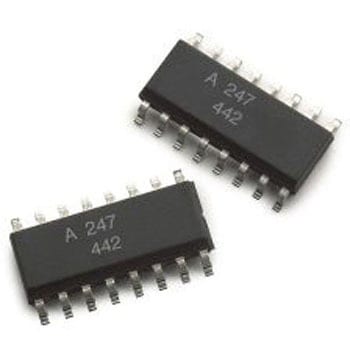

Broadcom (ブロードコム) フォトカプラ， 表面実装 チャンネル数：4， トランジスタ出力， ACPL-247-560E

Broadcom ACPL-227 は、 DC 入力デュアルチャンネルハーフピッチフォトトランジスタオプトカプラです。 2 つの発光ダイオードが光学的に 2 つの独立したフォトトランジスタと結合されています。8 ピン SO パッケージで提供されます。同様に、 ACPL-247 は DC 入力クワッドチャンネルハーフピッチフォトトランジスタオプトカプラで、 4 つの発光ダイオードが光学的に 4 つの独立したフォトトランジスタと結合されています。電流伝達率( CTR ： 50 % (最小) @ IF = 5 mA 、 VCE = 5 V ) 高入力 - 出力絶縁電圧( Viso = 3 、 000 VRMS ) 非飽和応答時間( tr ： 2 μ s (タイプ) @ VCC = 10 V 、 IC = 2 mA 、 RL = 100 Ω ) SOパッケージ CMR ： 10 kV/ μ s (標準) 安全 / 規制認定: UL CSA IEC / EN / DIN EN60747-5-2
