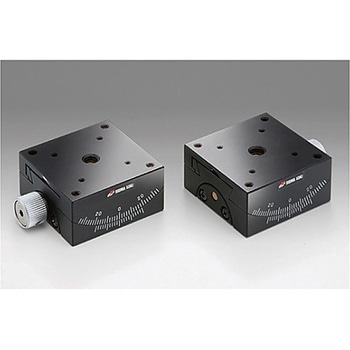

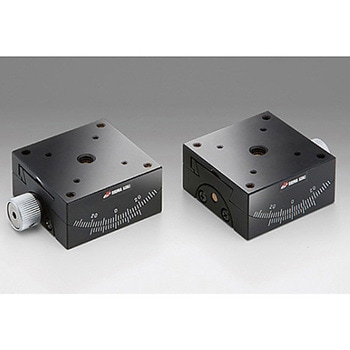

α軸小型ゴニオステージ ステージサイズ40mm GOH-40Aシリーズ
アリ溝にウォームギアを採用した姿勢調整(角度調整や補正)に使用するゴニオステージです。
- 仕様
- 【<α軸小型ゴニオステージ ステージサイズ□40mm>共通仕様】テーブル面サイズ:40×40mm、軸タイプ：α軸、主要材質：シンチュウ、表面処理：スーパーブラッククロム、許容モーメント荷重/ピッチング：0.9N・m、許容モーメント荷重/ローリング：1.2N・m、許容モーメント荷重/ヨーイング：-、モーメント剛性/ローリング：0.51″/ N・cm、モーメント剛性/ヨーイング：-、平行度：50μm、【個別仕様】テーブル面サイズ:40×40mm、回転中心高さ：15±0.1mm、角度範囲：±20°、バーニア最小読取：12′、ツマミ1回転の移動量：約2.83°、回転中心変位量：Φ0.1mm以下、主要材質：シンチュウ、表面処理：スーパーブラッククロム、許容モーメント荷重/ピッチング：0.9N・m、許容モーメント荷重/ローリング：1.2N・m、許容モーメント荷重/ヨーイング：-、モーメント剛性/ピッチング：-、モーメント剛性/ローリング：0.51″/N・cm、モーメント剛性/ヨーイング：-、平行度：50μm、質量：0.25kg
- 耐荷重(N)
- 68.7(7.0kgf)
- 送り方式
- ウォームギア
- 移動ガイド
- アリ溝
- 内容量
- 1個
